【设计条件】 ·拟在一平坦用地上建一座 300 床综合医院，其用地及周边环境

admin2022-08-02  33
问题 【设计条件】 ·拟在一平坦用地上建一座 300 床综合医院，其用地及周边环境[图(a)]，建设内容如下。 (1)建筑物：①门诊楼一栋；②医技楼一栋；③办公科研楼一栋；④病房综合楼一栋（包括病房、营养厨房）；⑤手术综合楼一栋（包括手术及中心供应）；⑥传染病房楼一栋。建筑物平面形状、尺寸、层数、高度，如图(b)所示。 (2)场地：①门诊楼及病房楼设出入口广场；②机动车停车场面积不小于 1500 m，可分散布置；③花园平面尺寸 50m×40m。 ·规划及设计要求： (1)医院出入口距道路红线交叉点不小于 40m。 (2)建筑退用地红线不小于 5m。 (3)传染病房楼与其他建筑的间距不小于 30m 且不得邻城市干道布置。 (4)花园主要供住院病人使用，必须设于病房楼的南面。 (5)建筑物均为正南北向布置。 (6)根据需要设置连廊，连廊宽不小于 5m。 (7)必须保留用地中原有古树。 (8)设计条件所提供的建筑物及花园的平面尺寸，形状不得变动。 ·设计需符合国家有关规范。【任务要求】 ·根据设计条件绘出总平面图，画出建筑物、场地、道路、绿地及花园，标明各建筑物名称，停车场画出范围并用 P 表示。 ·标注医院的门诊及传染病科出入口在城市道路处的位置，并用黑三角符号表示。 ·标注相关尺寸。 ·根据作图，在下列单选题中选出正确的答案。
选项 【任务要求】
·根据设计条件绘出总平面图，画出建筑物、场地、道路、绿地及花园，标明各建筑物名称，停车场画出范围并用 P 表示。
·标注医院的门诊及传染病科出入口在城市道路处的位置，并用黑三角符号表示。
·标注相关尺寸。
·根据作图，在下列单选题中选出正确的答案。
答案

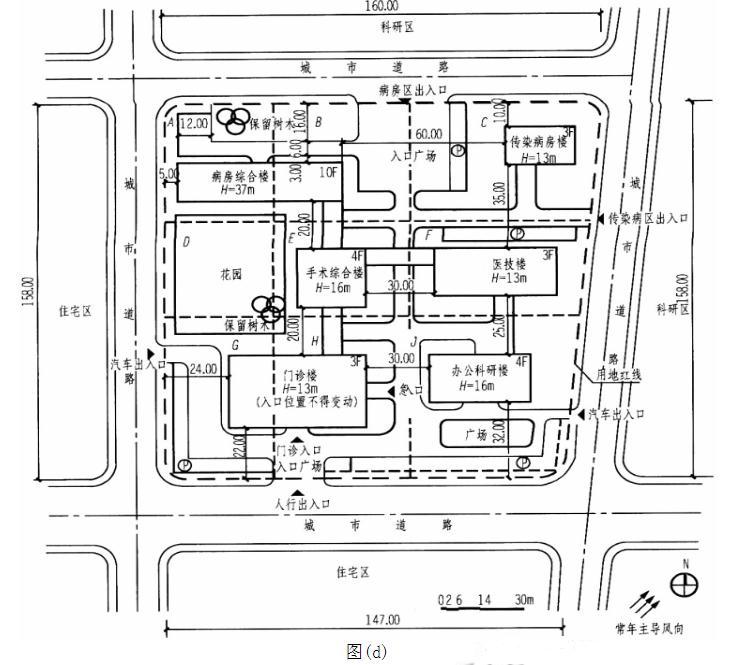

解析 1.确定退界线 按照题目要求，用地红线向基地内退 5m 为建筑控制线。距道路红线交叉点 40m 画用地红线的垂直线，作为医院出入口起点的控制线。 2.总体布局 根据医院建筑的使用性质及前面关于医院建筑设计要点的分析，我们画出功能分析图，以帮助进一步总体布局。 经过对基地的分析，我们看到，城市主干道在基地南侧，那么主要建筑门诊楼应该设在南侧，正对主要道路，利于病人求医急救。基地东侧是科研区，我们把医院办公科研楼及医技部设在东侧，与科研区联系方便。基地西侧是住宅区，而且传染病房楼应该设在主导风向的下风向，并设置单独的出入口，以免发生交叉感染，故将其布置在场地的东北角。 由此我们基本上把基地进行了明确的功能分区。即基地西南侧布置门诊楼，东南侧布置办公科研楼，东北侧布置传染病房，传染病房布置时一定要注意和其他建筑的防护间距保证大于 30m。 手术综合楼和医技楼布置在基地中央，手术综合楼偏向西侧，与门诊 楼及病房综合楼有便捷的联系，医技楼偏向东侧，和办公科技楼有呼应，病房综合楼正好可以设在西北侧与手术综合楼以及医技楼可以方便联系，然后将功能联系紧密的建筑用连廊连接，连廊宽度不小于 5m。 在具体布置每座建筑时要注重布局均衡，空间形态完整。 3.确定医院出入口 由于南侧道路为城市主干道，医院的主要出入口应设置在这一侧，结合前面提到的与道路交叉口控制线的关系，画出主要出入口。医院的主出入口主要是供人员出入的。应该和门诊楼紧密联系，正好与前面布局分析中考虑到的门诊楼位置吻合，因此门诊楼设置在基地西南侧，那么相应的门诊楼附近应该有机动车出入口，而机动车出入口不应设在主干道上，故将其设置在基地西侧。在办公科研楼北面基地东侧再设置一处机动车出入口，作为后勤出入口。 基地北侧结合病房综合楼设置出入口，供住院病人及探视人员使用。基地东侧设置传染病区出入口，供传染病房楼单独使用。 4.交通组织及停车场布置 南侧基地主出入口与北侧病房楼出入口之间设置南北向道路，以此为基地中主要道路将基地其他出入口和建筑出入口有机地联系起来，形成医院完整的道路系统，满足消防要求。 在门急诊楼处附设入口广场，门诊楼西南角设置停车场地。办公科研楼东南角设置停车场地。 停车场总面积控制在 1500 m。 急诊部这一侧设置车辆可以回环的广场空间。病房综合楼处附设入口广场。 5.花园位置及保留树木 根据题目要求，花园主要供住院病人使用，故将其设置在病房综合楼的南面，花园和基地中需要保留的树木融合在一起。花园平面尺寸50m×40m。 在布置所有建筑和道路时必须考虑基地内树木的保留。比如病房综合楼要留出足够的空间， 充分考虑对基地北侧保留树木的退让。 6.标注 (1)标注各建筑物、场地名称及基地、建筑出入口。 (2)标注退界、防护、道路宽度等相关尺寸，完成总平面图的绘制，如图(d)所示。【作图题参考答案】
