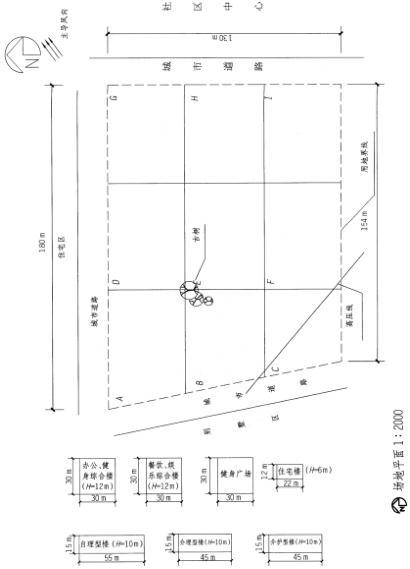

问题 设计条件 1.拟在某已知场地内布置疗养院，用地界线及比例如图。 2.拟建项目分别为办公、健身综合楼，餐饮、娱乐综合楼，自理型楼，介理型楼，介护型楼和三栋住宅楼，单体平面如图。 3.当地日照间距系数1.2。 规划要求 1.建筑后退用地界线距离均为12m。高压线两侧5m内不得拟建建筑，但可做场地。 2.停车场大于600m，广场大于1500m，健身广场不小于30m×30m。 3.除住宅楼外，其他建筑都要用连廊连接，连廊宽5m，餐饮、娱乐综合楼兼做社区老人活动中心。任务要求 根据上述条件，绘出总平面图。
选项 任务要求
根据上述条件，绘出总平面图。
答案

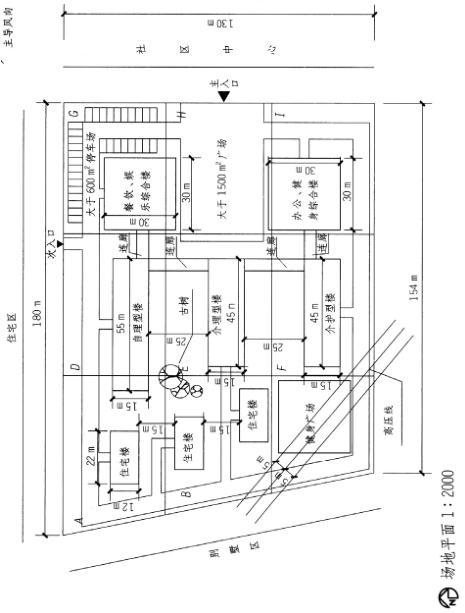

解析 解题要点
1.满足建筑物布局的功能关系。
2.保证防火及日照间距。
3.满足建筑控制线退后道路红线与用地界线要求。
4.考虑室外空间组合及景观效果。
作图提示
1.管线附近可做场地。
2.东侧为社区中心，应做主入口。 3.连廊围合院落与古树形成景观。
