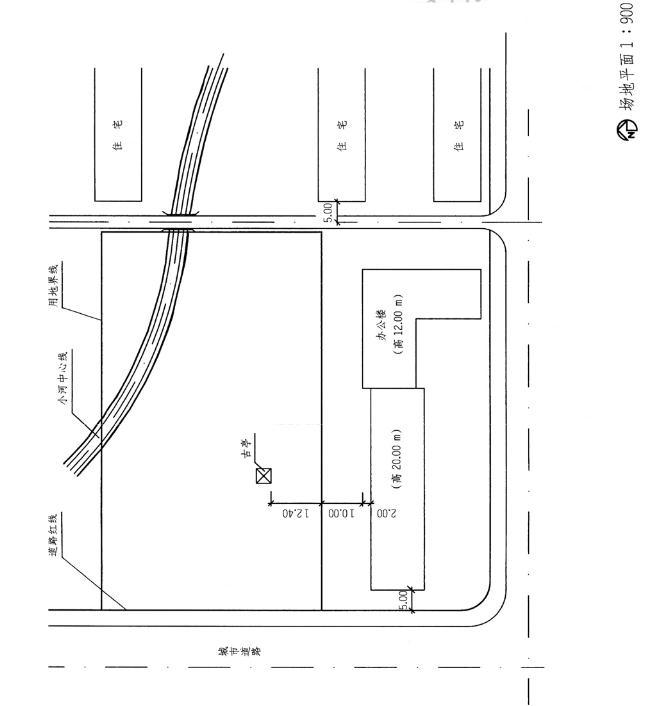

问题 设计条件 某场地平面，南面及东面有已建成的办公楼及住宅，拟在用地内 兴建普通住宅或别墅，城建规划部门对用地要求如下： 1.建筑控制线：西面和北面后退用地界线5m，东面和南面后退用地界线3m。 2.距小河中心线5m范围内、距古亭四边8m范围内不能作为建筑用地。 3.当地日照间距系数采用：普通住宅1:1.2，别墅1:1.7（不考虑古亭日照间距）。任务要求 1.在场地平面图上绘出拟建普通住宅及别墅的最大可建用地范围，并注明尺寸。 2.普通住宅可建用地范围用“”表示，别墅可建用地范围用“”表示，两者均可建者，斜线叠加。
选项 任务要求 1.在场地平面图上绘出拟建普通住宅及别墅的最大可建用地范围，并注明尺寸。 2.普通住宅可建用地范围用“”表示，别墅可建用地范围用“”表示，两者均可建者，斜线叠加。
答案

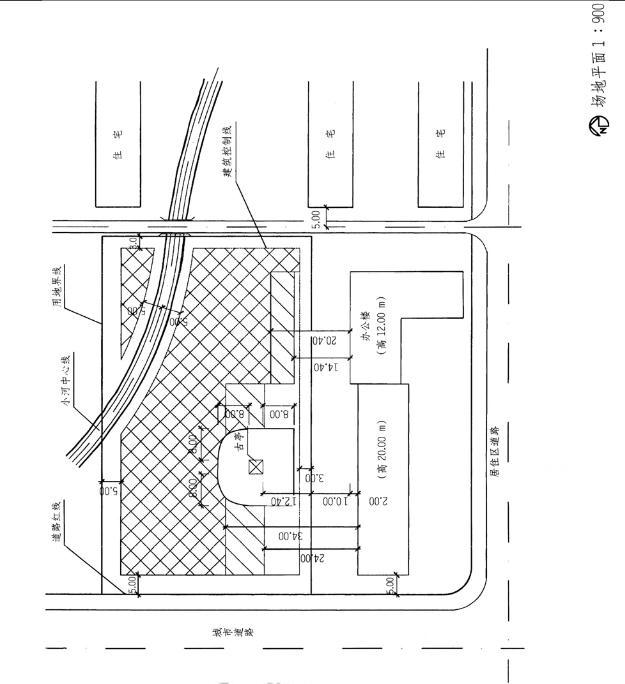

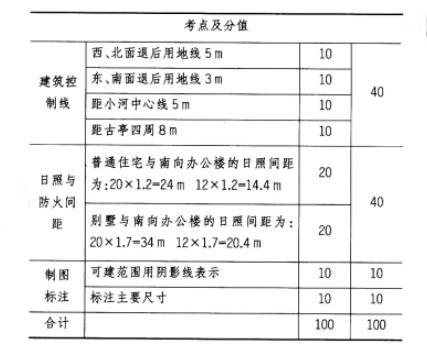

解析 解题要点 根据给定的条件和任务要求确定普通住宅及别墅的最大可建范围。 作图提示 1.绘制建筑控制线。西、北面退后用地界线5m，东、南面退后用地界线3m，距小河中心线5m，距古亭四周8m。 2.根据场地平面图建筑方位条件和日照间距系数，普通住宅和别墅与南向办公楼的日照间距分别为： 普通住宅： 20×1.2=24m 12×1.2=14.4m 别墅： 20×1.7=34m 12×1.7=20.4m 3.画线并绘制阴影线。 4.标注必要的尺寸及文字说明。 参考评分标准
