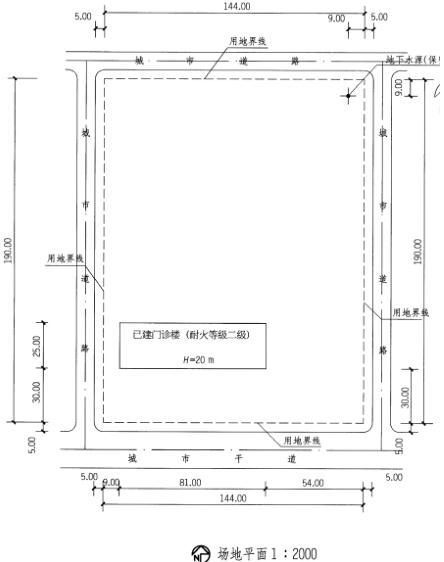

问题 设计条件 1.某医院有已建门诊楼，现拟建住院楼(H=26m)和传染病房楼(南北向，高2层，41m×20m)， 如图所示。 2.要求建筑物东、西、北面后退建筑控制线9m，南面后退建筑控制线30m。场地中传染病房楼距水源不小于60m，距其他建筑不小于30m，扩建病房距水源不小于30m。传染病房设单独出入口。 3.当地日照间距系数为1.5。任务要求 绘出住院楼可建范围最大时，传染病房楼的位置和住院楼的可建范围。
选项 任务要求
绘出住院楼可建范围最大时，传染病房楼的位置和住院楼的可建范围。
答案
解析 解题要点
1.考虑日照间距。
2.考虑防火间距。
3.考虑主导风向对总平面布置的影响。

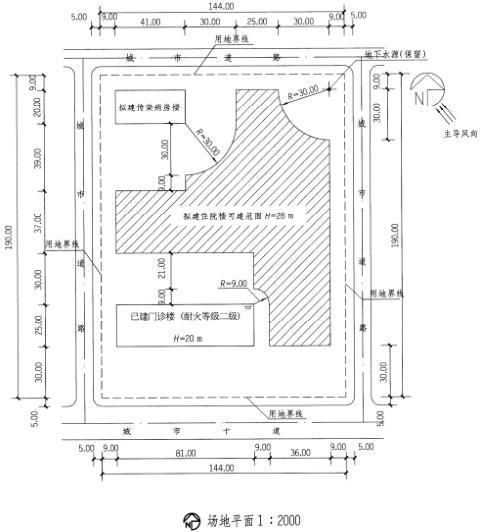

作图提示
1.因主导风向为东南风，且拟建传染病房与其他建筑有间距要求，故传染病房应布置在基地西北角，可使住院楼可建范围最大。
2.门诊楼北侧考虑日照间距20×1.5=30m，东侧根据《高层民用建筑设计防火规范》应为9m，注意在角处取弧线。
3.传染病房楼南侧退住院楼日照间距26×1.5=39m，东侧根据条
件退后30m，注意在角处取弧线。
