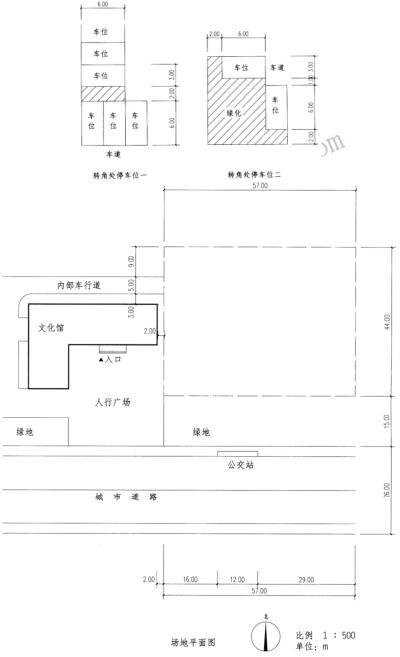

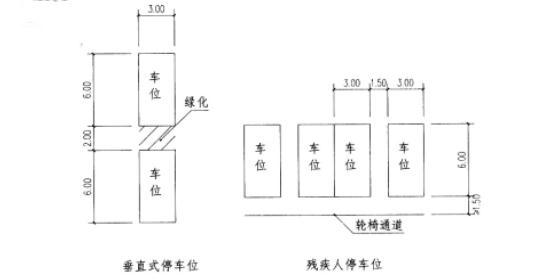

问题 设计条件 1.某文化馆（建筑耐火等级二级）拟建机动车停车场，场地平面如图所示。 2.在用地红线内尽可能多地布置停车位（含残疾人停车位4个）。 3.停车场应分别设置人行、车行出入口、车行出入口可由城市道路引入（可穿越绿地），也可利用内部车行道，但不应通过人行广场。 4.停车场内车行道要求贯通，宽度不应小于7m：停车方式采用垂直式，停车位尺寸及布置要求见示意图。 5.停车场设一个机动车出入口时，出入口宽度不应小于7m；设两个机动车出入口时，两个出入口宽度均不应小于5m。 6.停车场用地红线内侧需留出宽度不小于2m的绿化带，出入口通道处可不设。任务要求 根据上述设计条件绘制停车场平面、注明停车场人行与车行出入 口，并注明停车场内车行方向；标注相关尺寸，注明机动车停车带（可不绘车位线）的停车位数量及停车场内停车位总数。
选项 任务要求
根据上述设计条件绘制停车场平面、注明停车场人行与车行出入
口，并注明停车场内车行方向；标注相关尺寸，注明机动车停车带（可不绘车位线）的停车位数量及停车场内停车位总数。
答案
解析 解题要点
1.满足设计任务书与题意要求。
2.满足《汽车库、修车库、停车场设计防火规范》要求。
3.合理布置停车带和行车道。
4.尽可能形成环形车道，方便通行。应特别注意不同大小车辆的转弯半径布置。
5.在满足规范与内外环境合理条件下，尽可能充分布置停车位。
6.合理布置残疾人停车位。
7.满足停车场周边绿化带退线要求。
作图提示与参考评分标准

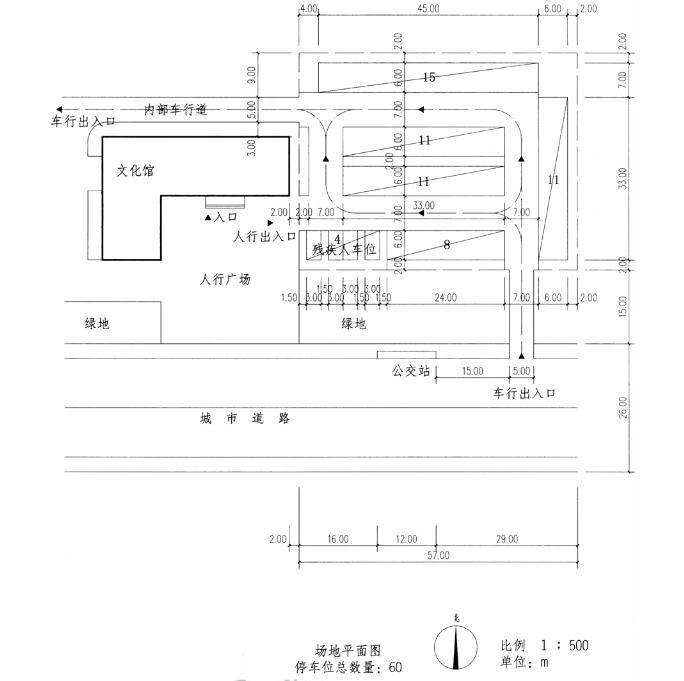

1.分析、计算与画（标）出停车位总数为60个，在57～62个车位选项里。
2.分析、计算与画（标）出停车场车行出入口数量为两个，包括南侧一个，宽度为5m；西侧一个，宽度为7m。
3.分析、计算与画（标）出残疾人停车位位于场地的南侧，应靠近人行广场，并在后面设置残疾人通道。 4.停车场需满足与西侧文化馆建筑防火间距6m的要求。尽管此项并未在给分点中出现。
