问题 设计条件 1.已建高层建筑与城市道路间为建设用地，其剖面及尺寸如图所示（单位：m）。 2.已建高层建筑位于场地南侧。 3.拟建建筑高46m，其中10m以下为商场（退道路红线5m）；10～26m为办公区，26～46m为住宅区（均退道路红线17m）。 4.城市规划要求沿街建筑高度不得超过以道路中心为原点的450控制线。 5.住宅应考虑当地1：1日照间距（从楼面算起）。 6.与已建高层建筑之间应满足消防间距要求。 7.假定场地为0坡度。任务要求 1.根据上述要求，做出场地最大可开发范围剖面，住宅用“”表示；办公用“”表示；商场用“”表示。 2.在图上注明与已建建筑以及道路红线之间有关的距离及高度的尺寸。
选项 任务要求 1.根据上述要求，做出场地最大可开发范围剖面，住宅用“”表示；办公用“”表示；商场用“”表示。 2.在图上注明与已建建筑以及道路红线之间有关的距离及高度的尺寸。
答案

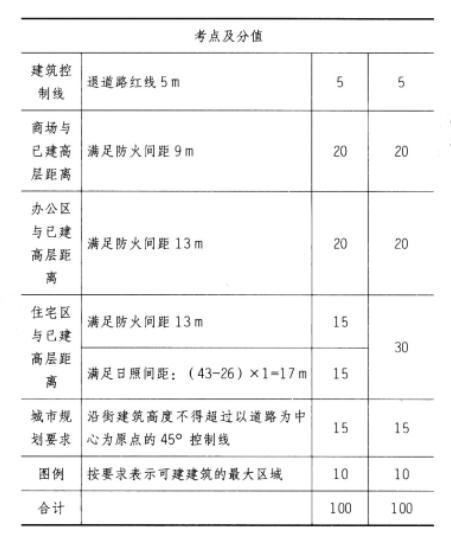

解析 解题要点 根据给定的条件确定场地内可建建筑的最大空间范围。 1.满足防火间距、日照间距、退后红线以及限高等项要求。 2.用剖面形式及阴影线来表示空间的范围。 作图提示 1.确定建筑各部分限高，即10m以下为商场；10～26m为办公区；26～46m为住宅区。 2.按照高层与高层裙房之间的防火间距确定防火距离为9m，并根据后退道路红线5m的要求，确定商场的剖面限宽。 3.按照高层与高层之间的防火间距确定其防火距离为13m，并根据后退道路红线17m的要求，确定办公区部分的剖面限宽。 4.按照日照间距1：1或防火间距（按有效间距控制），后退道路红线17m以及城市规划要求沿街建筑高度不得超过以道路中心为原点的45°控制线，确定住宅区的剖面限宽。 5.分别采用不同的阴影线表示住宅区、办公区、商场等部分内容。 6.标注有关尺度（水平及垂直方向）及必要的文字说明。 参考评分标准
