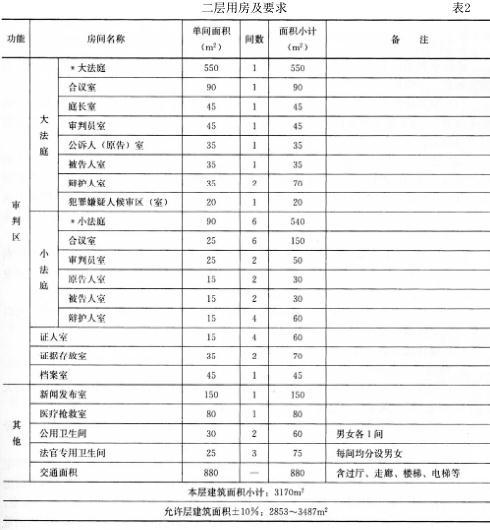

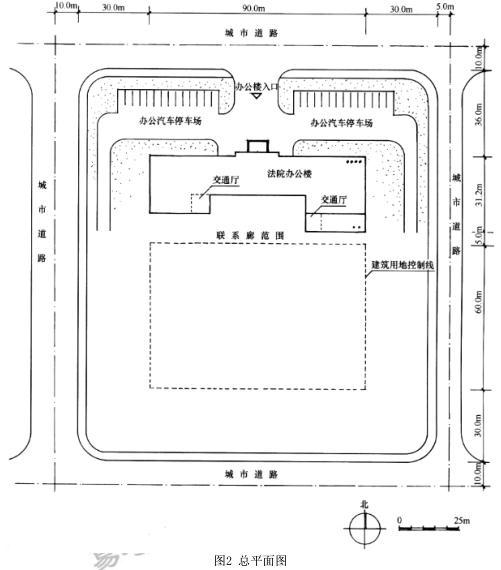

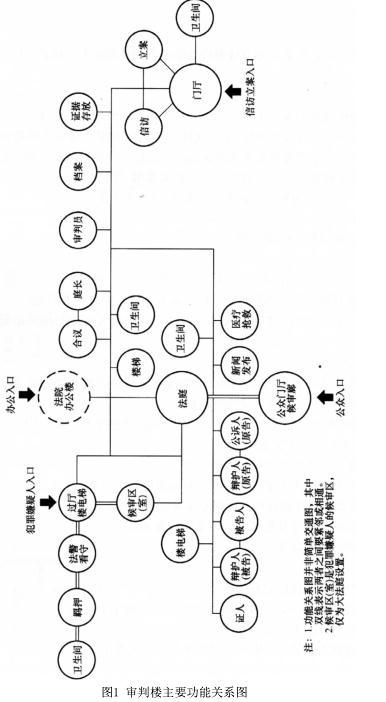

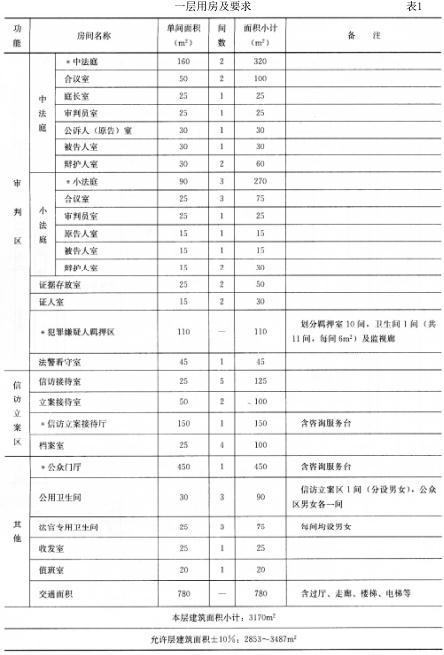

问题 设计任务书 （一）任务描述 某法院根据发展需要，在法院办公楼南面拆除旧审判楼原址上，新建二层审判楼，保留法院办公楼。 （二）任务要求 设计新建审判楼审判区的大、中、小法庭与相关用房以及信访立案区。 1.审判区应以法庭为中心，合理划分公众区、法庭区及犯罪嫌疑人羁押区，各种流线应互不干扰，严格分开。犯罪嫌疑人羁押区应与大法庭、中法庭联系方便，法官进出法庭应与法院办公楼联系便捷，详见审判楼主要功能关系图（图1）。 2.各房间名称、面积、间数、内容要求见表1、表2。 3.层高：大法庭7.2m，其余均为4.2m。 4.结构：采用钢筋混凝土框架结构。 (三)场地条件 1.场地平面见总平面图（比例尺为1:500）（图2），场地平坦。 2.应考虑新建审判楼与法院办公楼交通厅的联系，应至少有一处相通。 3.东、南、西三面道路均可考虑出入口，审判楼公众出入口应与犯罪嫌疑人出入口分开。 （四）制图要求 1.在总平面图上画出新建审判楼，画出审判楼与法院办公楼相连的关系，注明不同人流的出入口；完成道路、停车场、绿化等布置。 2.按1:200比例画出一层、二层平面图，并应表示出框架柱、墙、门（表示开启方向）、窗、卫生间布置及其他建筑部件。 3.承重结构体系、上下层必须结构合理。 4.标出各房间名称，标出主要房间面积（只标表中带*号者），分别标出一层、二层的建筑面积。房间面积及层建筑面积允许误差在规定面积的±10%以内。 5.标出建筑物的轴线尺寸及总尺寸(尺寸单位为mm)。 6.尺寸及面积均以轴线计算。 （五）规范及要求 1.本设计要求符合国家现行的有关规范。 2.法官通道不得小于1800，公众候审廊（厅）宽不得小于3600。 3.审判楼主要楼梯开间不得小于3900。 4.公众及犯罪嫌疑人区域应设电梯，井道平面尺寸不得小于2400×2400。
选项
答案

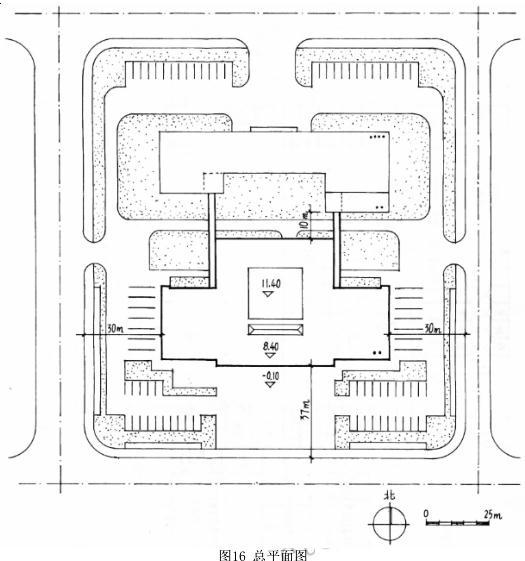

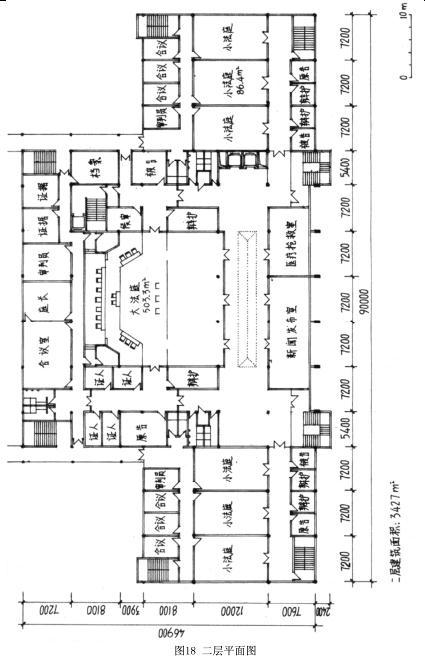

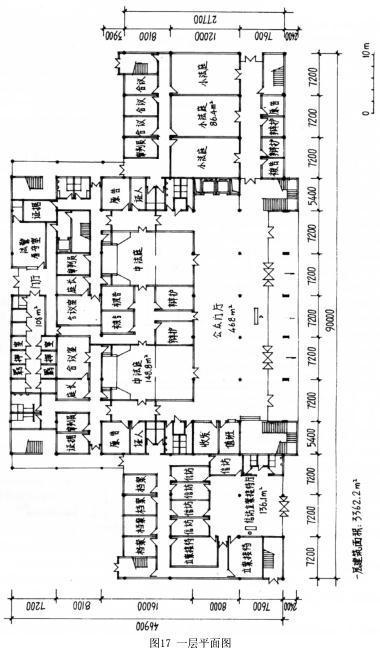

解析 绘制方案设计成果图（图16～图18）
