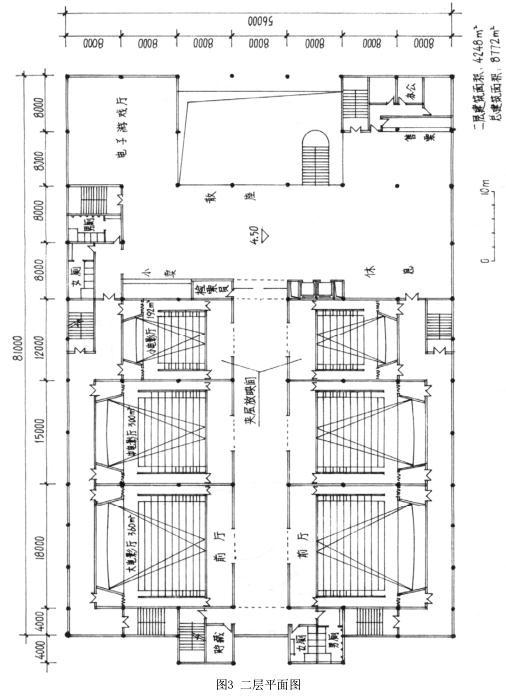

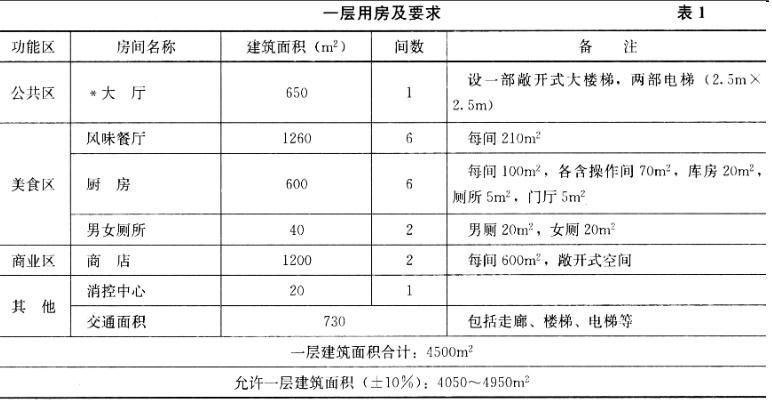

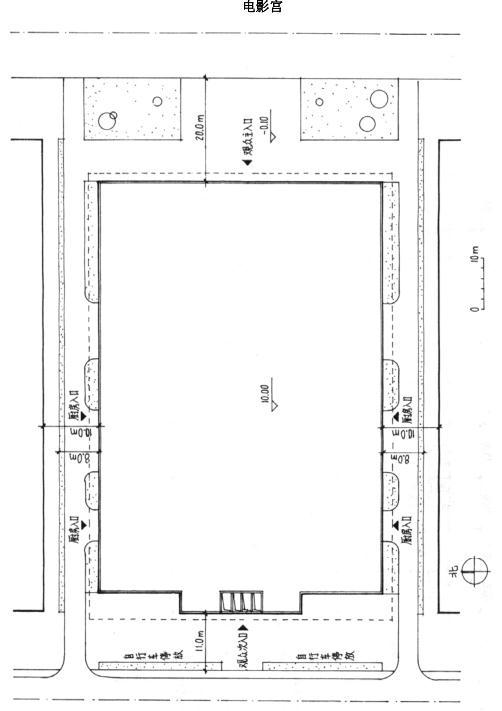

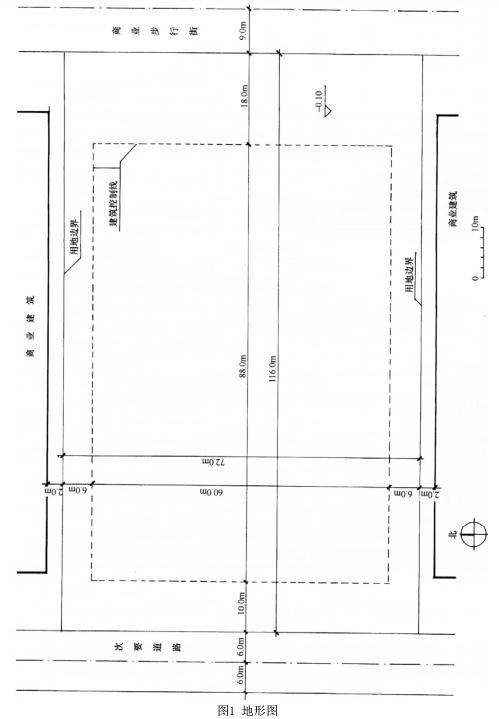

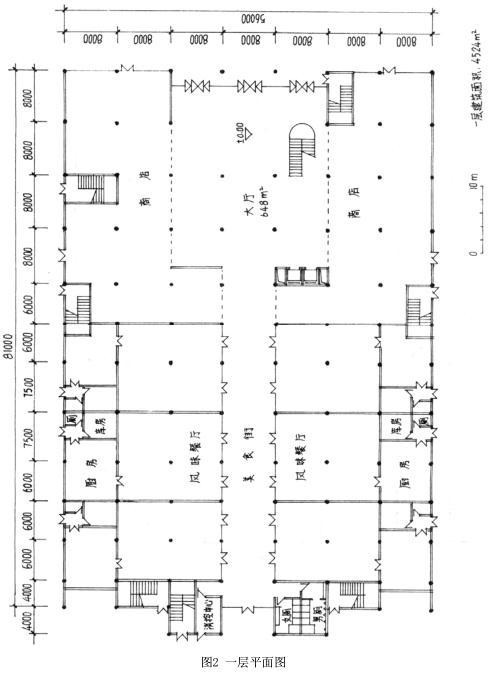

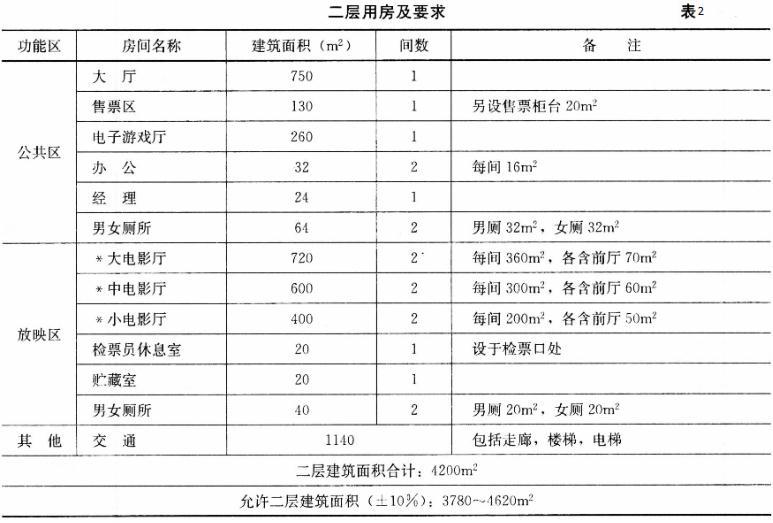

问题 电影宫 （一）任务描述 江南某市为发展城市文化生活，拟在图1地段内建造电影宫一座。总建筑面积为8800m2。（二）用地条件电影宫地处该市某商业步行街西侧，南北均与商业综合楼(高30m)毗邻。用地西侧为城市次要道路。电影宫的建筑控制线范围为88m×60m（图1）。 （三）总平面设计要求 (1)在建筑控制线内布置电影官，与毗邻建筑应满足防火间距要求。 (2)合理组织用地内人流与车流，避免两者相混。在步行街上设观众主入口，在次要道路上设车辆出入口。 (3)在西侧临次要道路的用地内设100㎡观众自行车停车处。 （四）建筑设计要求 (1)一、二层用房及要求详见表1、表2。 (2)一层风味餐厅群应形成美食街(宽为8m)格局，商店宜兼顾对步行街营业。 (3)二层电影厅群应妥善组织观众进场与散场流线，严格防止两者相混 (4)各电影厅共用一个检票口，各放映间应设共用跑片楼梯。 (5)二层疏散楼梯应满足12m总疏散宽度要求，疏散走道宽度不小于4m。 (6)层高：一层为4.5m，二层为5.5m。 (7)在二层平面上用虚线标注各放映间(进深4m)位置。 （五）制图要求 1.总平面图(1：500) (1)绘制电影官建筑屋顶平面，注明建筑各出入口及屋面标高和室外场地标高。 (2)画出用地内设计内容（广场、道路、自行车停放、绿化等）。 (3)标注电影官与周边建筑与道路的尺寸。 2.平面图(1：200) (1)绘制一、二层平面图，表示出柱、墙（双线）、门（表示开启方向），窗、卫生间洁具可不表示。 (2)标注建筑轴线尺寸、总尺寸，标注室内楼、地面及室外地面相对标高。 (3)注明房间名称，标注带“*”房间的面积，注明一、二层建筑面积和总建筑面积。
