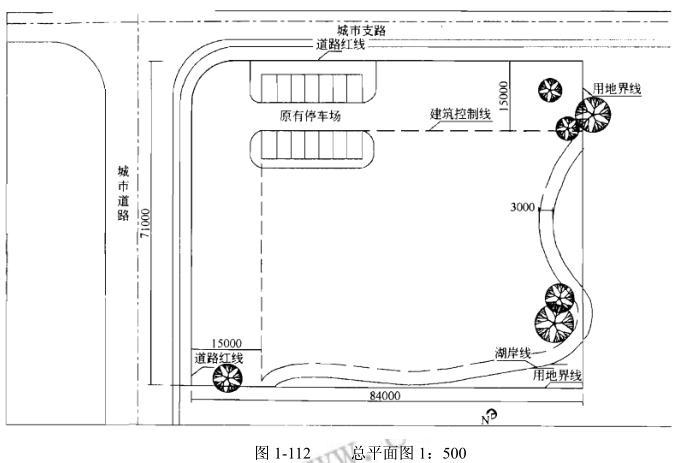

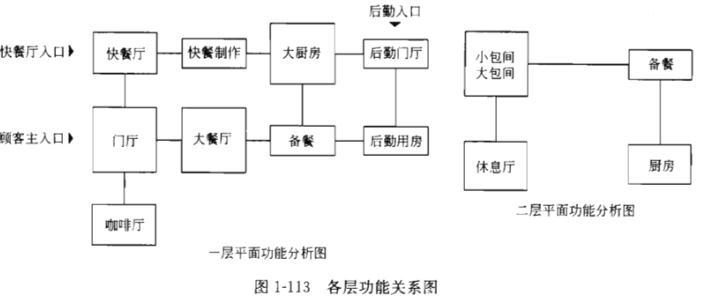

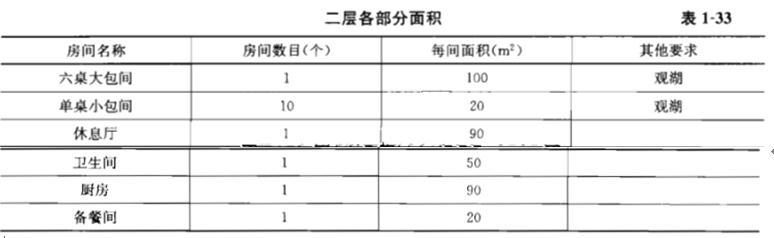

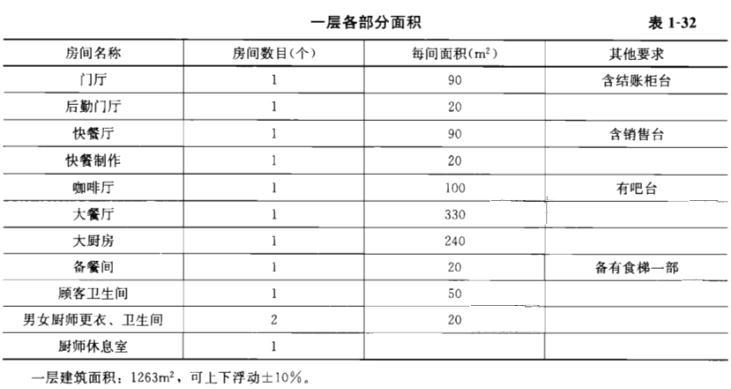

问题 餐馆建筑设计任务书与解答 任务书 设计题目：餐馆建筑设计 任务耍求 1.建设地点：中国某城市(南方、北方地区自选)。 2.用地概况：场地平面如图1-112总平面所示，用地南面、东面临湖，西面临城市道路，北面临城市支路。3.规划要求：用地退道路红线要求≥15m，退湖岸≥3m。保留原有树木、停车场。邻近有公共停车场，且场地西北角已给出部分停车位置，因此场地可不考虑停车布置，但要考虑货物运送及内部车道。 设计要求 1.根据任务要求及场地情况、功能关系图(见图1-13)、一般设计原则及有关规范规定，画出一、二层平面图。2.总建筑面积1950m2，主要房而积及总建筑百积允许误差在规定面积的士10%以内(均以轴线计)(见表1-32、表1-33)。3.层高：一层52米，二层3.6米。 4要求设计快餐厅临西侧，有独立出入口，门厅与快餐厅、咖啡厅、餐厅有联系， 后勤有单独出人口。 5.咖啡厅、大餐厅要能看到湖面，二层所有包间、露天茶座都要看到湖，每层都要有200m2的露天茶座(不计入总建筑面积)。 6.建筑采用钢筋混凝土框架结构，不考虑抗震。 图纸要求 1.用尺和工具画出一、二层平面图，表示出墙、柱、窗、门(有开启方向)。 2.画出场地道路与外部道路的关系。 3.标出各房间名称，开间尺寸及轴线总尺寸。 4.露天荼座及大餐厅的桌椅布置可绘制局部以示意。绘制出楼梯间、卫生间的细部布置。 5.绘出大厅结账柜台、快餐销售台、咖啡厅吧台等细部。 6.标出室外、一层、二层标高。
选项
答案

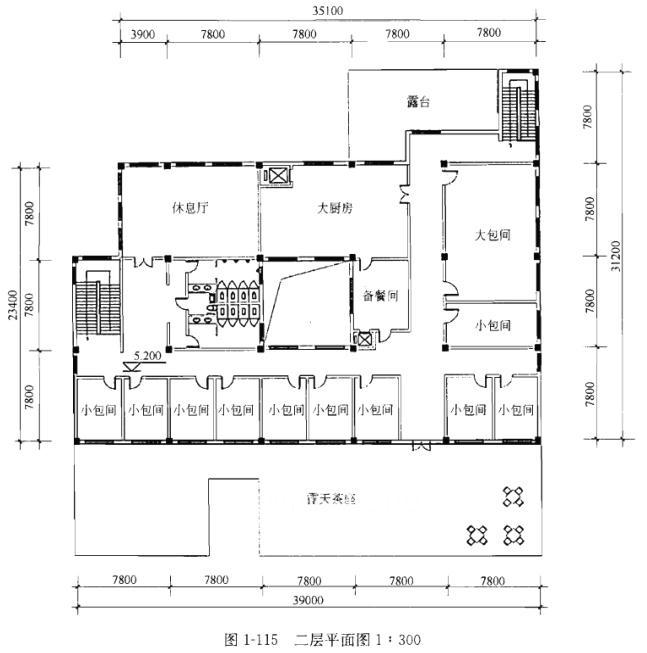

解析 解题要点 1.满足任务书要求。 2.合理进行平面功能设计、流线组织与场地布置。 3.严格执行规范与标准。 4.结构布置合理。 5.制图正确、图面表达清晰。 作图提示 如图1-114、图1-115. 1.房间内容、房间面积与总建筑面积符合任务书要求。 2.功能分区明确，符合任务书要求，平面设计合理有效。 3.避免交通流线相互干扰，流线组织具有通达性，符合任务书要求。 4.合理布置场地出入口、建筑出入口、场地道路及停车场。 5.在严格遵循快餐厅部分对外服务且能看到湖面与保留树木以及停车场等条件下， 进行合理的建筑平面构思、功能设计、流线组织与场地布置。 6.满足自然采光、通风要求。 7.符合防火、无障碍设计及相关建筑设计规范要求。 8.结构布置合理。 9.制图正确，图面表达清晰，有尺寸标注及必要的文字说明。
