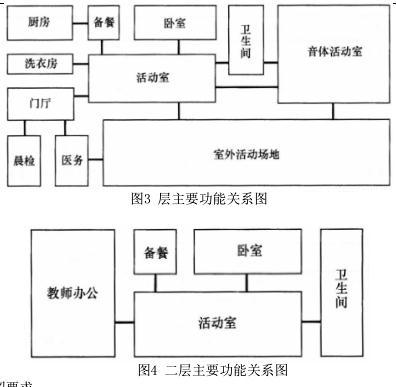

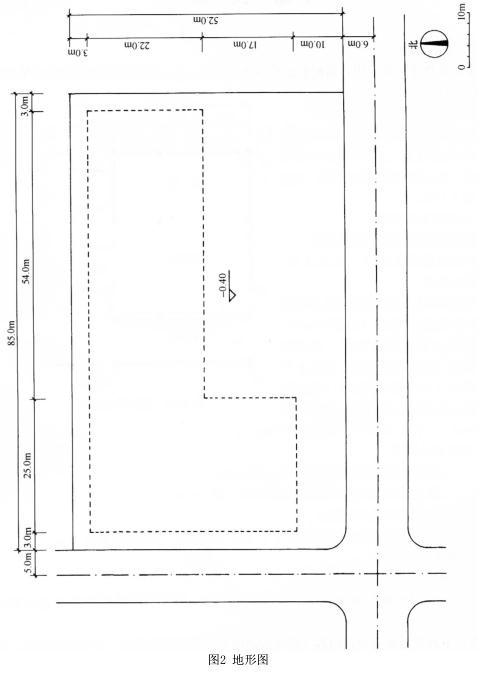

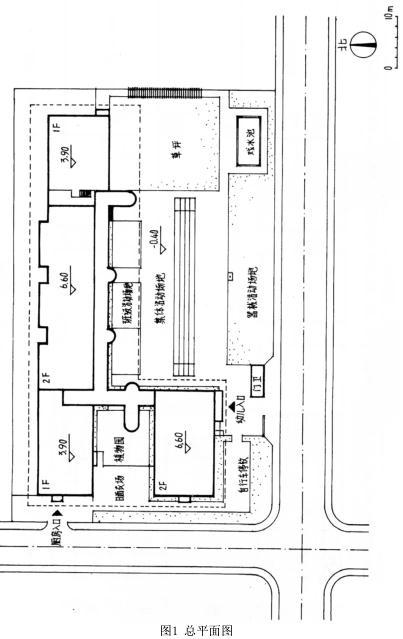

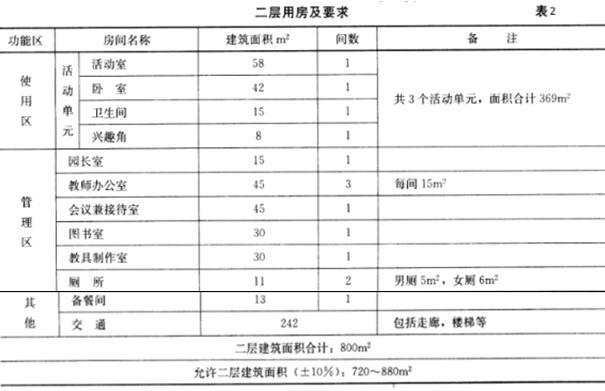

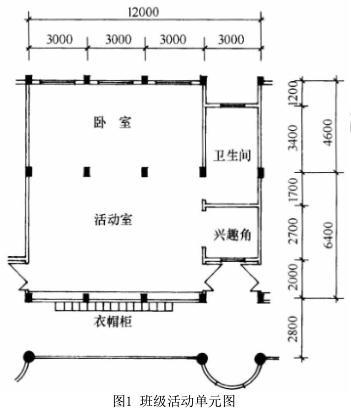

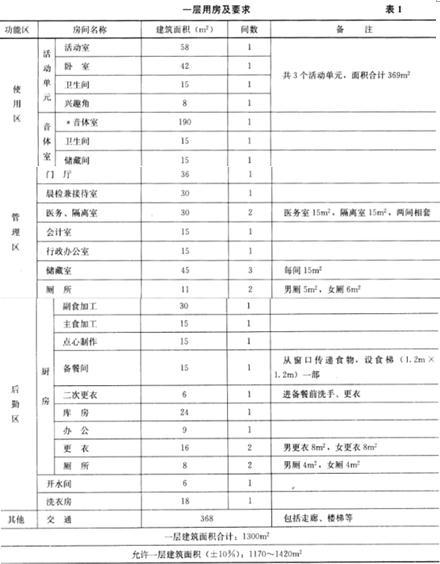

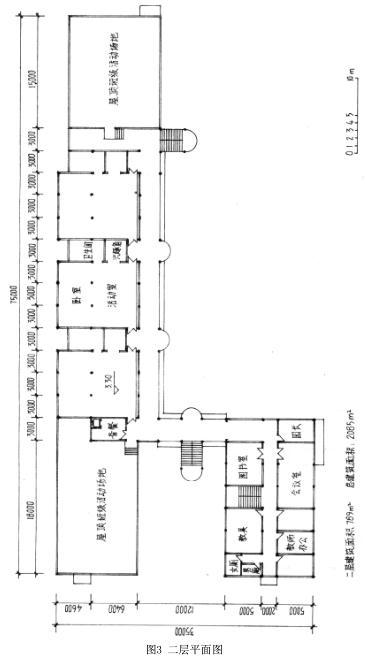

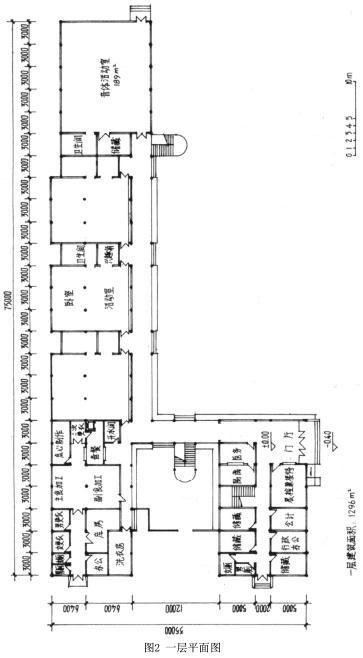

问题 幼儿园 （一）任务描述 南方某市在住宅区建设中，需配套建设六班幼儿园一座，并提供班级活动单元平面示意图（图1）。 （二）用地条件该幼儿园用地南侧临小区主要道路，西侧临小区次要道路，东与小区中心接壤，南、西、北三面与住宅区毗邻，占地4420m2（图2）。 （三）总平面设计要求 (1)在建筑控制线内布置幼儿园。 (2)合理安排幼儿园主、次出人口，避免两者相互干扰。 (3)组织好幼儿室外活动场地各项内容，包括各班级活动场地（每班54 m2）、集体活动场地（不小于650 m2，可设置35m长跑道）、器械活动场地(不小于300 m2)、草坪（不小于350 m2）、戏水池( 40 m2)，以及植物园(80㎡)、教师自行车停放(60 m2)、门卫(15 m2)、晒衣场(80 m2)。 （四）建筑设计要求 (1)一、二层用房及要求详见表1、表2。 (2)一、二层主要功能关系详附图（图3、图4）。 (3)所有幼儿活动用房必须朝南 (4)层高：除音体活动室和厨房层高为3.9m，其余一、二层层高为3.3m。（五）制图要求 1.总平面图(1:500) (1)绘制幼儿园屋顶平面图，注明建筑主、次出人口及不同屋面标高和室外场地标高。 (2)绘出室外场地所有设计内容（班级活动场地、集体活动场地、器械活动场地、草坪、戏水池、植物园，以及教师自行车停放、门卫、晒衣场）。 2.平面图(1:300) (1)绘制一、二层平面图，表示出柱、墙（双线）、门（表示开启方向），窗、卫生洁具可不表示。 (2)标注建筑轴线尺寸、总尺寸，标注室内楼、地面及室外相对标高。 (3)注明房间名称，标注带“*”房间的名称，注明一、二层建筑面积和总建筑面积。
选项
答案
解析
