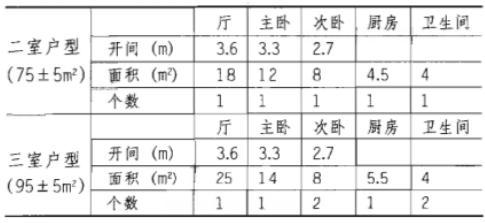

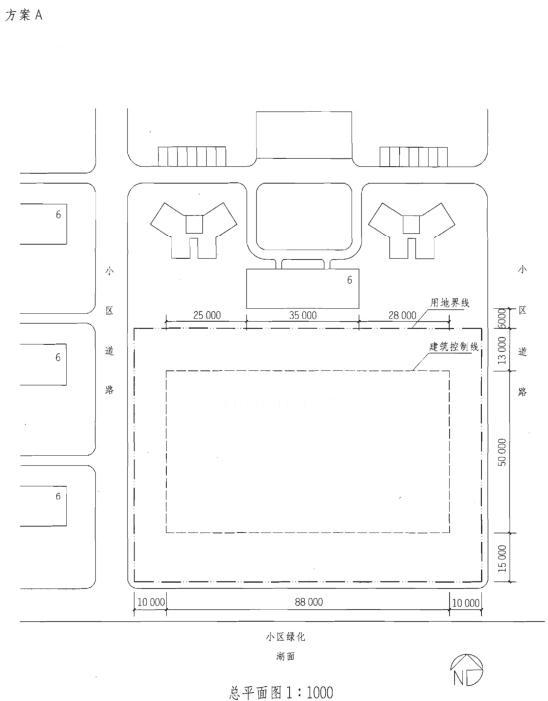

问题住宅设计任务书与解答任务书设计题目：城市住宅设计任务在我国的中南部地区，某住宅区内一场地新建9层住宅，总建筑面积14 200㎡，共计144套住宅。（详见总平面图）设计要求拟建住宅可以为一栋或多栋组合，朝向为南北向或南偏东≤45°或南偏西≤45°。拟建住宅与原有住宅日照间距为33m。住宅单元要求布置电梯和楼梯。每层共16套住宅，其中10套两室户型，6套三室户型。户型采用单元组合形式，每个单元可为两个户型或多个户型组合。每套户型包括主卧、次卧、客厅、卫生间、厨房等房间和空间，每个空间都要求自然通风（包括卫生间），每套户型要求两个主要居住空间为南向或南偏东≤45°或南偏西≤45°，并能看见湖面。每个户型要求有一个为南北向或为南偏东≤45°或南偏西≤45°的阳台。

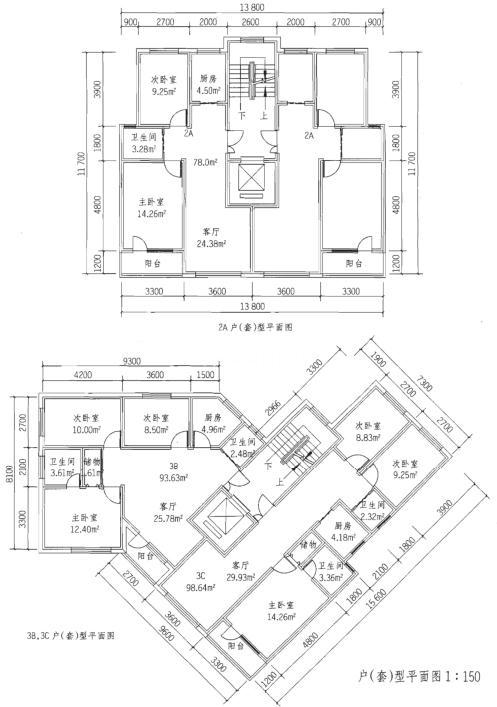

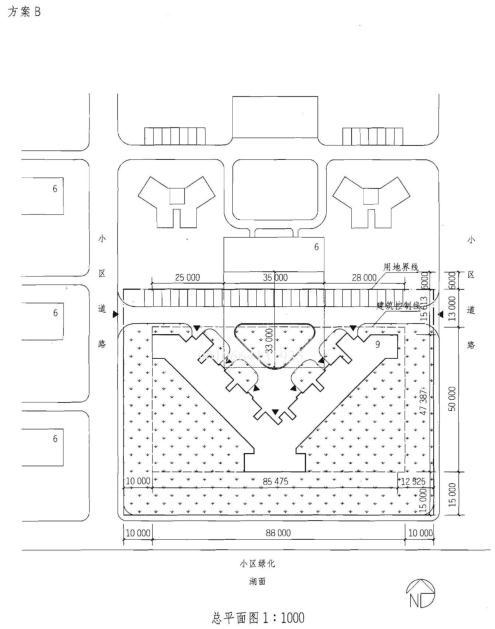

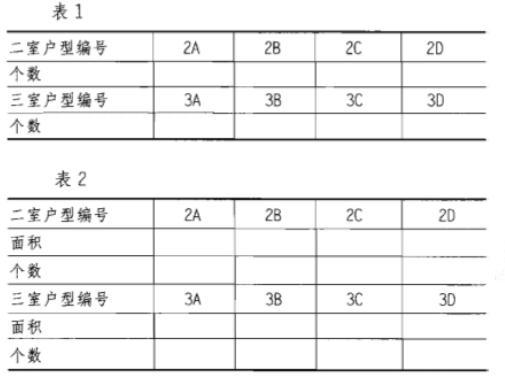

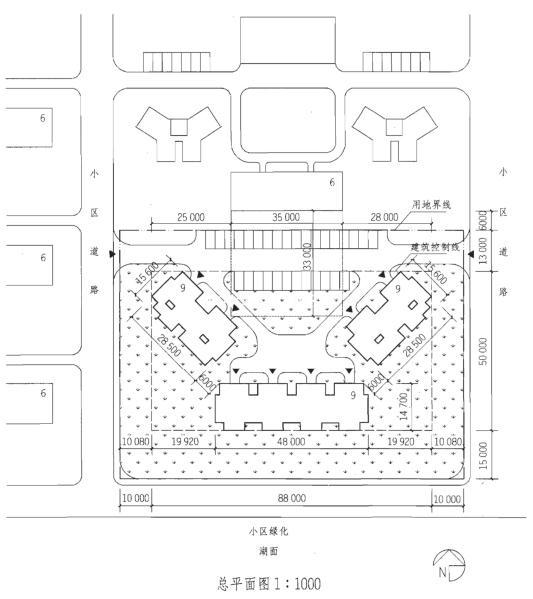

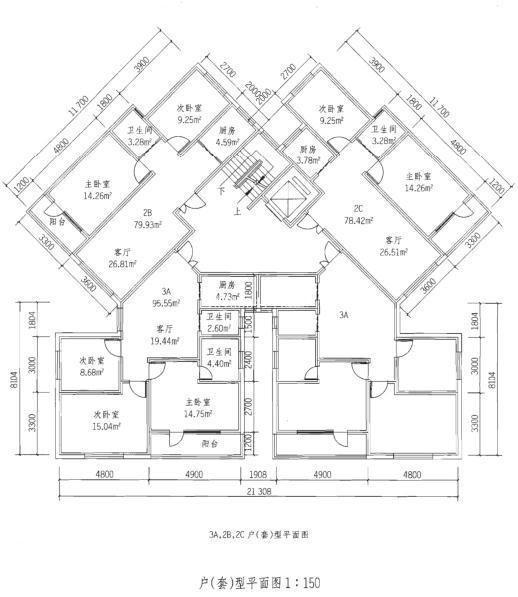

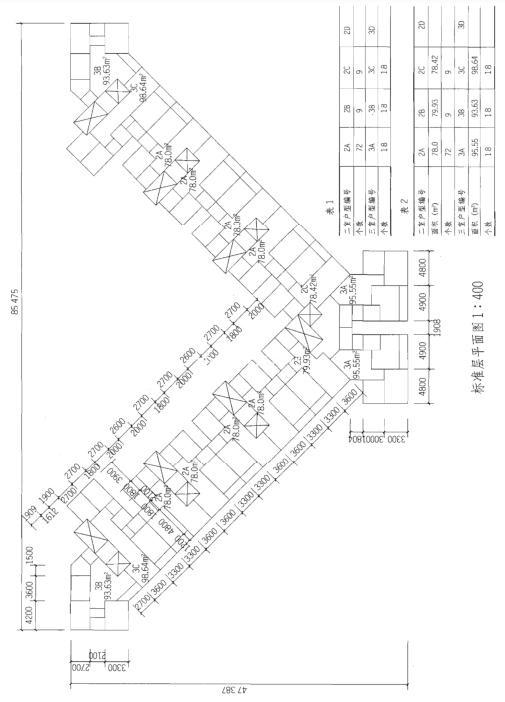

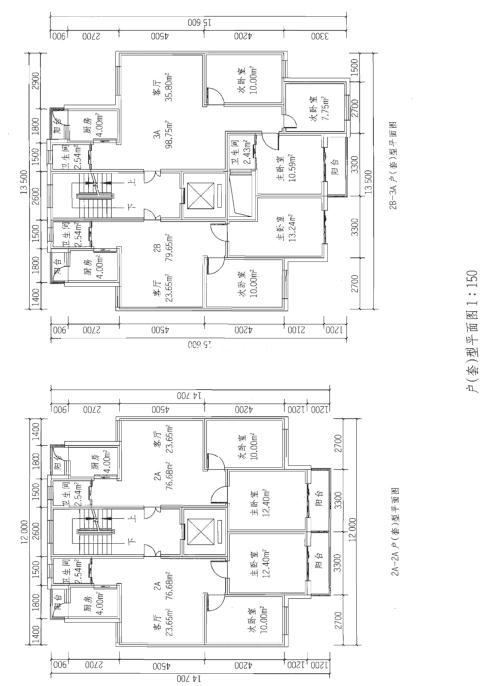

图纸要求 1．总平面图 (1)画出住宅总平面图，标明间距、尺寸及层数。(2)在场地内布置能停30辆机动车的停车场。 (3)画出场地与道路的连接方式。 2．标准层平面图 (1)用单线画出标准层组合平面图及楼电梯间位置。在图中表示开间进深轴线尺寸、标准户型编号并填写表1。 (2)组合图中不同户型均要求画出完整的户型，其余相同的可用轮廓线。 (3)标幽户型面积。 3．户（套）型平面图 (1)用双线画出户型组合平面图中所有户型平面图。 (2)画出墙、门、窗，标出各房间主要开间及进深轴线尺寸和总尺寸，标明各个房间名称、面积、户内面积、标准户型编号。填表2。特别提示：以下情况可能不及格： (1)户数不符、户型不符、户内面积明显不符或乱标注的。 (2)缺少户型组合平面图或缺少户型平面。
