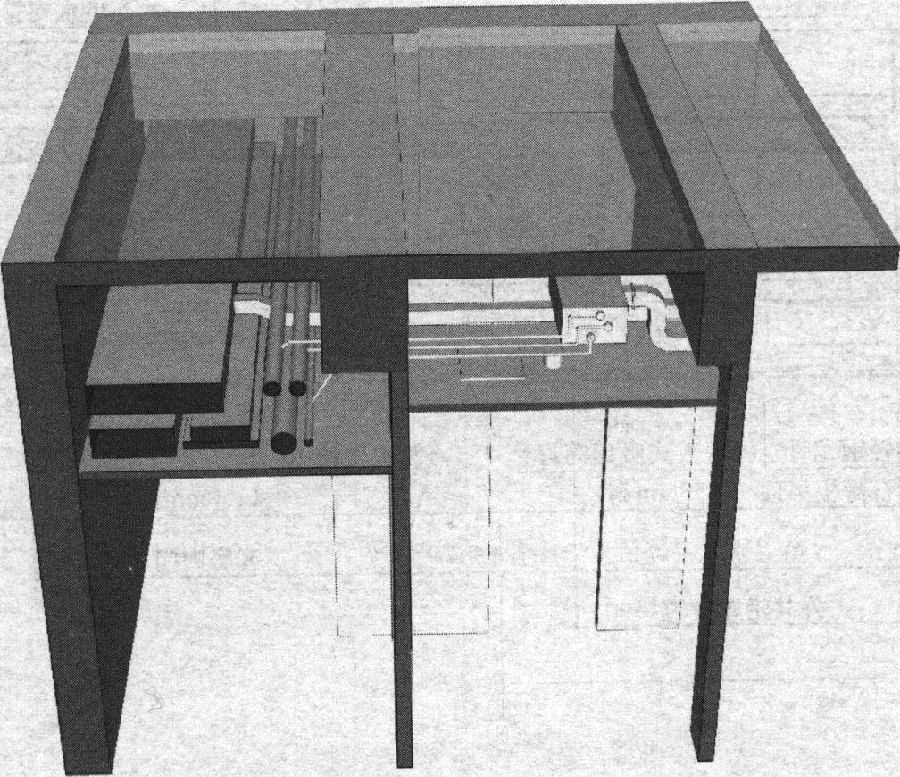

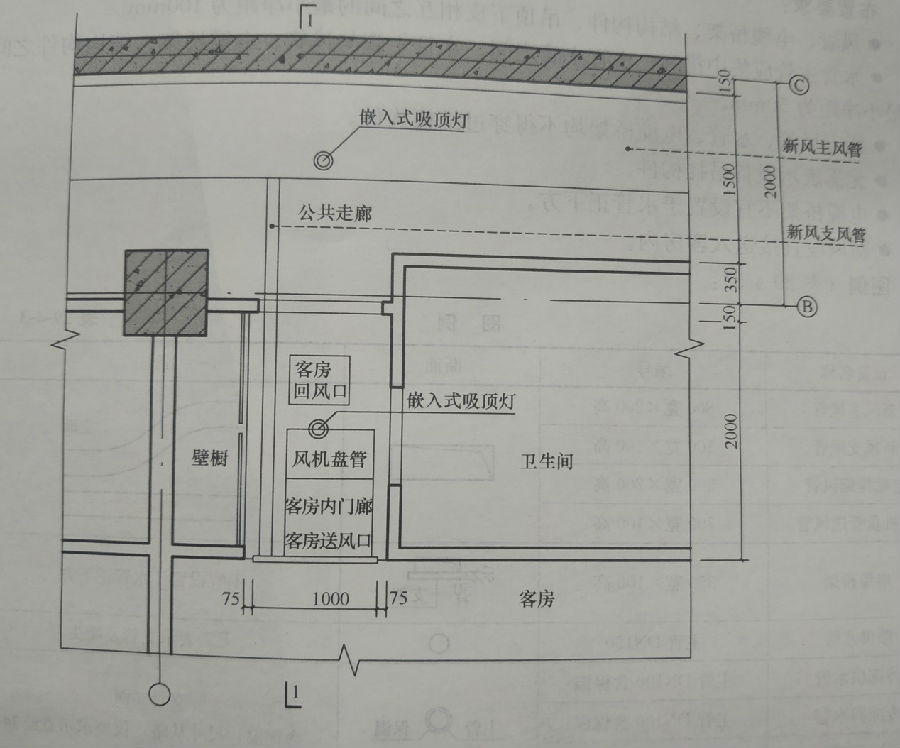

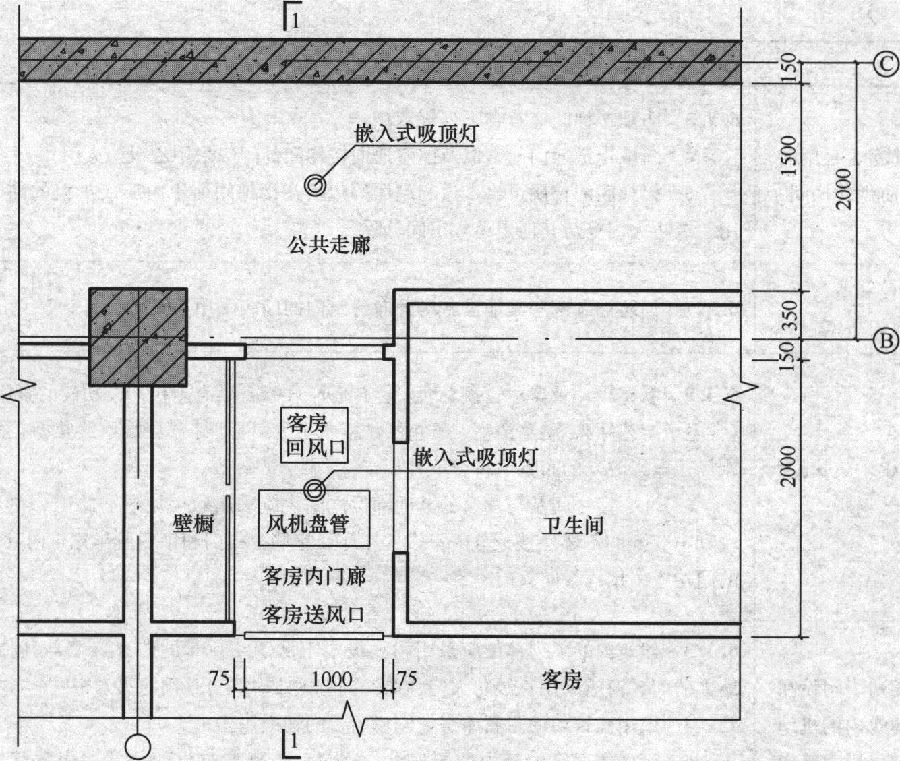

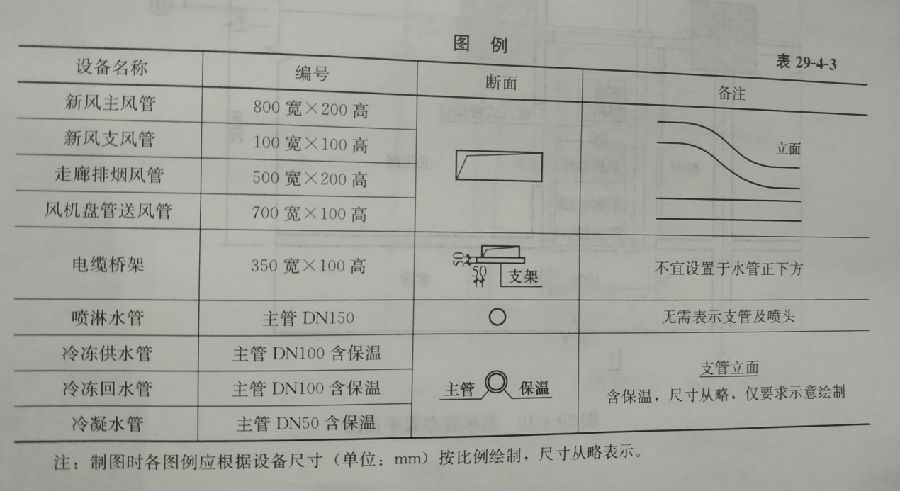

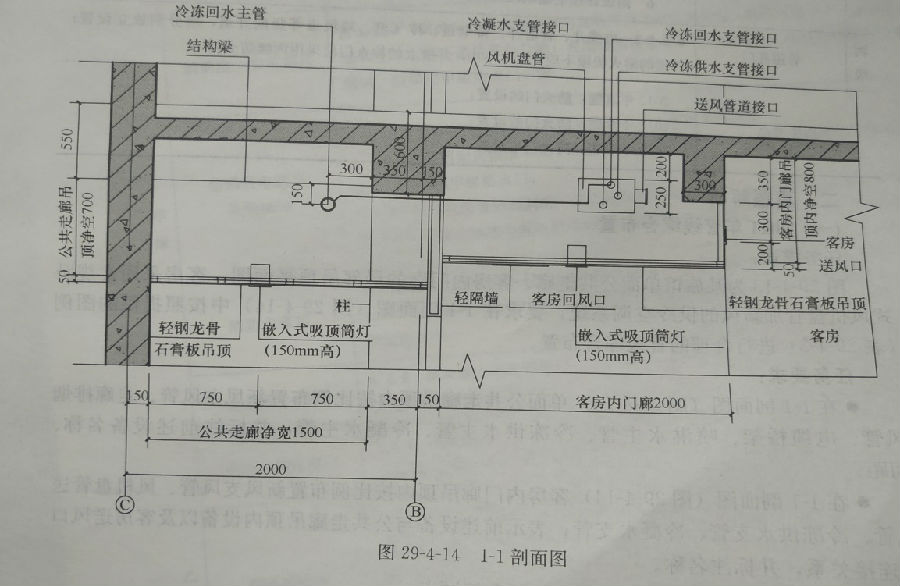

问题 管线综合布置任务描述：图29-4-13为某旅馆单面公共走廊、客房内门廊的局部吊顶平面图，客房采用常规卧式风机盘管加新风的供冷空调系统，要求在1-1剖面图（图29-4-14）中按照提供的图例(表29-4-3)进行合理的管线综合布置。[问题1][简答题]任务描述：图29-4-13为某旅馆单面公共走廊、客房内门廊的局部吊顶平面图，客房采用常规卧式风机盘管加新风的供冷空调系统，要求在1-1剖面图（图29-4-14）中按照提供的图例(表29-4-3)进行合理的管线综合布置。任务要求：在1-1剖面图(图29-4-14)单面公共走廊吊顶内按比例布置新风主风管、走廊排烟风管、电缆桥架、喷淋水主管、冷冻供水主管、冷凝水主管，并标注前述设备名称、间距。在1-1剖面图(图29-4-14)客房内门廊吊顶内按比例布置新风支风管、风机盘管送风管、冷冻供水支管、冷凝水支管；表示前述设备与公共走廊吊顶内设备以及客房送风口的连接关系，并标注名称。按第1页的要求填涂第1页选择题和答题卡。?图29-4-13局部吊顶平面图布置要求：风管、电缆桥架、结构构件、吊顶下皮相互之间的最小净距为100mm。水管主管应集中排列；水管主管之间、水管主管与风管、电缆桥架、结构构件之间的最小净距为50mm。所有风管、水管、电缆桥架均不得穿过结构构件。无需表示设备吊挂构件。电缆桥架不宜设置于水管正下方。新风应直接送入客房内。?图例(表29-4-3)：图例表29-4-3三维模型示意图（图29-4-15）：[问题2][单选题]在1-1剖面图中，下列哪项设备应布置于公共走廊吊顶空间的右部？A.新风主风管B.电缆桥架C.走廊排烟风管D.各种水管主管[问题3][单选题]下列哪项设备应布置于公共走廊吊顶空间的上部？A.新风主风管B.走廊排烟风管C.电缆桥架D.冷凝水主管[问题4][单选题]电缆桥架的正确位置应：A.在新风主风管上面B.在新风主风管下面C.在冷凝水主管下面D.在喷淋水主水管下面[问题5][单选题]在1-1剖面图中，走廊排烟风管的正确位置应：A.在新风主风管上面B.在电缆桥架上面C.在公共走廊吊顶空间的上部D.在公共走廊吊顶空间的左部[问题6][单选题]下列水管主管哪项应布置于公共走廊吊顶空间的上部？A.喷淋水主管、冷冻回水主管B.冷冻供水主管、冷冻回水主管冷冻供水主管、冷冻回水主管C.冷冻回水主管、冷凝水主管D.冷冻供水主管、喷淋水主管[问题7][单选题]以下哪项设备不需要通过支管与客房内门廊吊顶内的设备连通？A.冷冻供水主管B.冷冻回水主管C.冷凝水主管D.走廊排烟风管[问题8][单选题]下列新风支风管的布置哪个是错误的？A.连接客房回风口B.连接客房送风口C.穿过客房内门廊吊顶空间D.连接新风主风管[问题9][单选题]下列客房送风口的连接哪个是正确的？A.通过送风管连接客房回风口?B.通过送风管连接公共走廊吊顶空间C.直接连接客房内门廊吊顶空间D.通过送风管连接风机盘管[问题10][单选题]以下关于冷凝水主管标高的描述哪个是正确的？A.应高于冷凝水支管标高B.应低于冷凝水支管标高C.与冷凝水支管标高无关D.应高于风机盘管顶标高[问题11][单选题]以下关于设备标高的描述哪个是错误的？A.冷冻供水的主管标高与支管标高无关B.冷冻回水的主管标高与支管标高无关C.冷冻回水主管标高与风机盘管冷冻回水支管接口标高的关系不大D.冷冻供水主管标高必须高于风机盘管冷冻供水支管接口标高
选项
答案

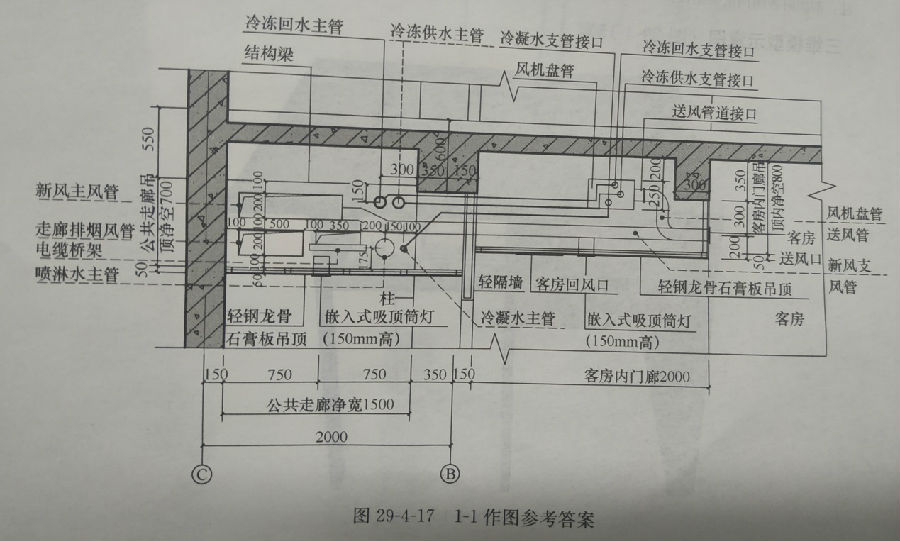

解析 [问题1]图29-4-16新风管布置平面图(1)分区：在走廊吊顶中布置管线，首先要将吊顶空间进行分区，比如水平分为左、中、右三个区，上、下分为两个区；(2)水管布置：已知冷冻回水主管在右上区，那么冷冻供水主管应靠近布置，在右上区；右下区是相关的各类水管，如冷凝水主管（因是排水管，位置要低于风机盘管）、喷淋水主管（以利于设置喷头）；(3)电气布置：由于已知走廊吸顶灯位于走廊中部，因而电缆桥架的最合理位置为中下区，避开水管且易于维修（电气维修的概率高）；(4)风管布置：排烟管布置于左下区，易于设置排烟口，新风主风管尺寸最大，占据了左上区与中上区；(5)图面表达：依据上述布置进行图面表达。[问题2]答案：D参考解析：走廊只有右侧有房间，各种水管主管布置于右侧可减少管线交叉，便于连接风机盘管；冷冻供水主管和回水主管是压力流管线，可布置在右上部；冷凝水是靠重力流排放，主管位置应布置在房间风机盘管下方。[问题3]答案：A参考解析：因题目要求新风应直接送入客房内，即新风主风管仅有新风支风管连接房间送风口，不需要设通向下面走廊的支风管和风口，故设在走廊的左上方；走廊排烟风管需要向走廊设支风管和排烟口，故设在走廊左下方；电缆桥架宜布置在下方，以便于检修维护，不应设置于水管正下方；冷凝水是靠重力流排放，主管位置应布置在房间风机盘管下方。[问题4]答案：B参考解析：电缆桥架在新风主风管上面维护不方便，在冷凝水主管下面怕漏水，在喷淋水主管下面怕漏水，故宜设置于新风主风管下面。[问题5]答案：D参考解析：走廊排烟风管在新风主风管、电缆桥架上面，向下连接支风管和排排烟口不方便；在公共走廊吊顶空间的上部，则会造成下部空间的浪费；在公共走廊吊顶空间的左部靠下部位置则不影响其他专业；故应选D。[问题6]答案：B参考解析：图29-4-14中已有冷冻回水主管布置在上面，冷冻供水主管应和回水主管集中布置；冷凝水靠重力流排放，其主管位置应布置在吊顶空间下部；喷淋水主管在吊顶空间下部易于连接喷头，故此题选B。[问题7]答案：D参考解析：走廊排烟风管用于走廊部分的排烟，客房不需要排烟，故应选D。[问题8]答案：A参考解析：新风支管穿过客房内门廊吊顶空间连接新风主管和客房送风口（图29-4-16），为房间提供新风，故选项A符合题意。[问题9]答案：D参考解析：客房送风口送的是风机盘管的风及新风，故选D。[问题10]答案：B参考解析：冷凝水靠重力来排水，属于无压排水，冷凝水主管标高只有低于冷凝水支管标高，才能排到主管中，故应选B。[问题11]答案：D参考解析：冷冻供回水主管属于有压水管，主管标高和支管标高无关，冷冻供水主管标高不一定高于风机盘管冷冻供水支管接口标高，故选D。
