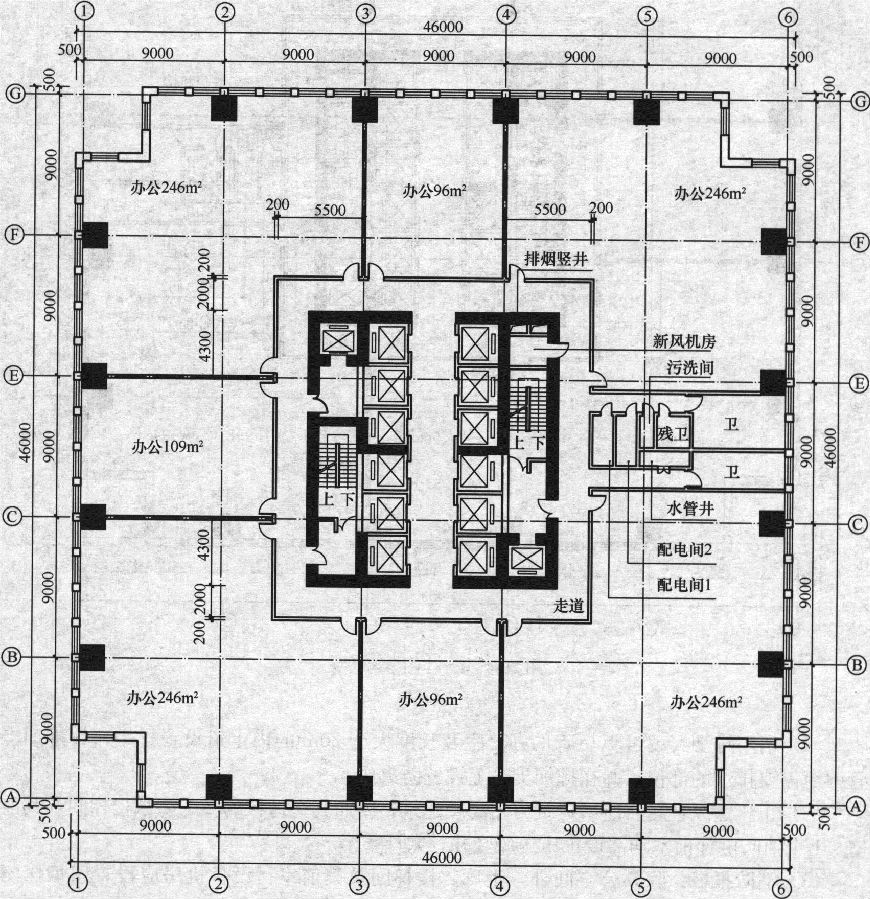

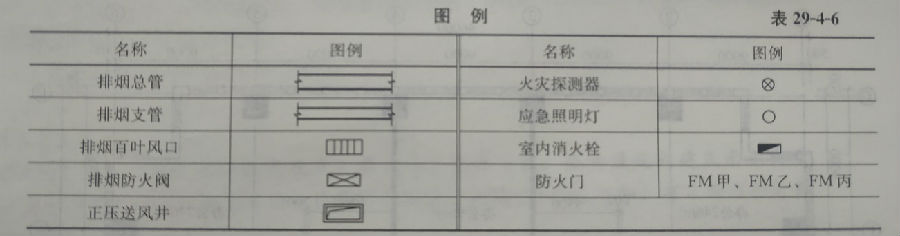

问题 消防设施布置任务描述：某超高层办公楼标准层的面积为2000m2，图29-4-20为其标准层平面图，外墙窗为固定窗。根据现行消防设计规范规定和任务要求，以经济合理为原则，选用表29-4-6提供的消防设施图例，完成消防设施的布置。[问题1][简答题]任务描述：某超高层办公楼标准层的面积为2000m2，图29-4-20为其标准层平面图，外墙窗为固定窗。根据现行消防设计规范规定和任务要求，以经济合理为原则，选用表29-4-6提供的消防设施图例，完成消防设施的布置。任务要求：●消防排烟：由排烟竖井引出排烟总管，从排烟总管分别接排烟支管到需要设置机械排烟的部位；画出排烟百叶口，在需要的部位设置排烟阀。●正压送风：在需要设置正压送风的部位画出正压送风竖井，每个竖井的面积不小于0.5m2。●消防报警：除办公空间外，在其他需要的空间布置火灾探测器。●应急照明：布置应急照明灯。●消火栓：除办公空间外，在其他需要的空间布置室内消火栓。●防火门：选用、布置不同等级的防火门。●根据作图结果，先完成第一页上作图选择题的作答，再用2B铅笔填涂答题卡上对应题目的答案。图例(表29-4-6)：图例表29-4-6图29-4-20标准层平面图[问题2][单选题]需要设置机械排烟的房间数为：A.4B.5C.6D.7[问题3][单选题]排烟管道上需要设置排烟阀个数为：A.6B.7C.8D.9[问题4][单选题]需要设置正压送风的部位数最少为：A.3B.4C.5D.7[问题5][单选题]除办公空间外，需要设置火灾探测器的部位是：A.走道、合用前室、前室、配电间、新风机房B.走道、合用前室、前室、配电间、卫生间C.合用前室、前室、新风机房、卫生间D.走道、合用前室、前室、配电间、清洁间[问题6][单选题]需要设置应急照明灯的部位数为：A.4B.6C.8D.10[问题7][单选题]除走道外，需要设置应急照明灯数量为：A.6B.7C.9D.10[问题8][单选题]下列均需要设置室内消火栓的部位是：A.合用前室、消防电梯前室、走道B.合用前室、配电室、走道C.消防电梯前室、配电间、楼梯前室D.消防电梯前室、楼梯前室、合用前室[问题9][单选题]除走道外，需要设置室内消火栓的个数为：A.1B.2C.3D.4[问题10][单选题]需要设置防火门总数为：A.7B.8C.9D.10[问题11][单选题]防火门的等级和数量为：A.FM甲，4；FM乙，4；FM丙，1B.FM甲，4；FM乙，4；FM丙，2C.FM甲，3；FM乙，4；FM丙，2D.FM甲，3；FM乙，5；FM丙，1
选项
答案

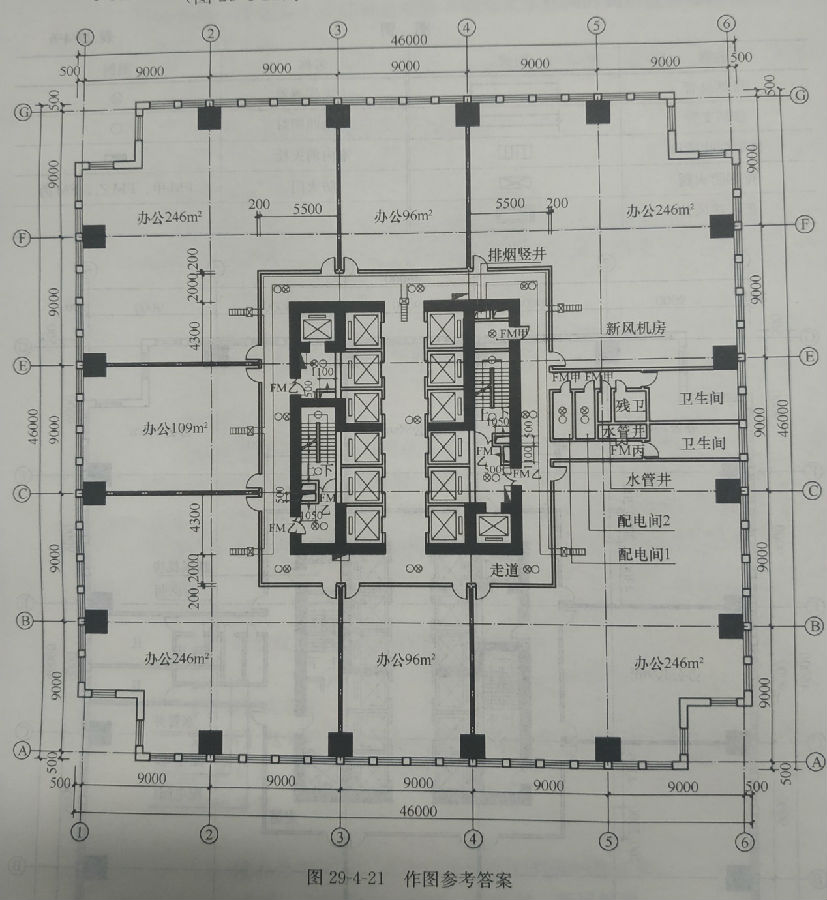

解析 [问题1](1)消防排烟：超过lOOm2的办公室及长度大于20m的内走道设置排烟，将排烟支管引至需要排烟的部位，并在排烟支管上设置防火阀。(2)正压送风：题目所给建筑为超高层建筑，因而其交通核的2个防烟楼梯间及其前室、1个消防电梯前室均需设正压送风竖井，共计5个。(3)消防报警：除办公空间外，走廊、楼梯间及其前室、设备机房应设置感烟探测器；走廊的感烟探测器间距应小于10m。(4)应急照明：应在走廊、前室、楼梯间设置疏散照明；在配电间设置备用照明。(5)消火栓设置：依据《消防给水及消火栓系统技术规范》GB 50974-2014条文说明第7.4.5条：“消防电梯前室是消防队员进入室内扑救火灾的进攻桥头堡，为方便消防队员向火场发起进攻或开辟通路，消防电梯前室应设置室内消火栓”。室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时到达任何部位的要求，因而走廊也需设置2个消火栓。(6)设置防火门：新风机房门、配电室门为甲级，疏散门为乙级，管井门为丙级。[问题2]答案：B参考解析：依据《建筑设计防火规范》第8.5.3条第3款，公共建筑内建筑面积大于lOOm2且经常有人停留的地上房间应设置排烟设施。由图29-4-21可知，有5间办公室面积大于lOOm2，故应选B。[问题3]答案：A参考解析：该超高层办公楼标准层有5个房间需要设机械排烟，每个房间排烟支管与走廊排烟总管连接处需设排烟阀，共计5个；走道设一个排烟口即可满足排烟要求，其排烟支管与排烟总管处设1个排烟阀。题中由排烟竖井引出排烟总管，从排烟总管分别接排烟支管到需要设置机械排烟的部位；故排烟总管与排烟竖井连接处不用设排烟阀，共计6个。[问题4]答案：C参考解析：题目建筑为超高层建筑(即建筑高度大于100m)，因而交通核的2个防烟楼梯间及其前室、1个消防电梯前室均需设正压送风竖井，共计5个。[问题5]答案：A参考解析：超高层建筑除游泳池、溜冰场、卫生间外，其余空间均应设火灾自动报警系统。故标准层除办公空间外，走道、合用前室、前室、配电间、新风机房需要设置火灾探测器。[问题6]答案：C参考解析：需要设置应急照明灯的部位为：两个防烟楼梯间、防烟楼梯间独立前室、防烟楼梯间和消防电梯间合用前室、消防电梯间前室、走道、配电间1、配电间2，共计8处。[问题7]答案：B参考解析：除走道外，需设置应急照明灯的部位有7处；每个部位至少需要布置1个应急照明灯，共计7个。[问题8]答案：A参考解析：依据《消防给水及消火栓系统技术规范》GB 50974-2014第7.4.5条的规定，消防电梯前室应设置室内消火栓，并应计入消火栓使用数量。室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时到达任何部位的要求。因而走廊也需设置消火栓，故应选A。[问题9]答案：B参考解析：除走道外，需要设置2个室内消火栓，分别设于合用前室和消防电梯前室处。[问题10]答案：C参考解析：新风机房、配电间1、配电间2设甲级防火门，共计3樘；前室、合用前室及楼梯间的门设乙级防火门，共计5樘；水管井设丙级防火门，共计1樘；总计9樘，故应选C。[问题11]答案：D参考解析：新风机房、配电间1、配电间2设甲级防火门，共计3樘；前室、合用前室及楼梯间的门设乙级防火门，共计5樘；水管井设丙级防火门，共计1樘；场地设计（作图）《场地设计（作图）》
