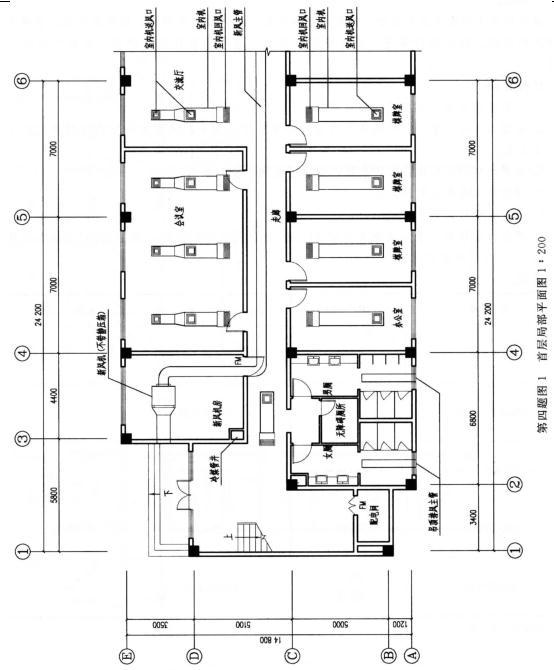

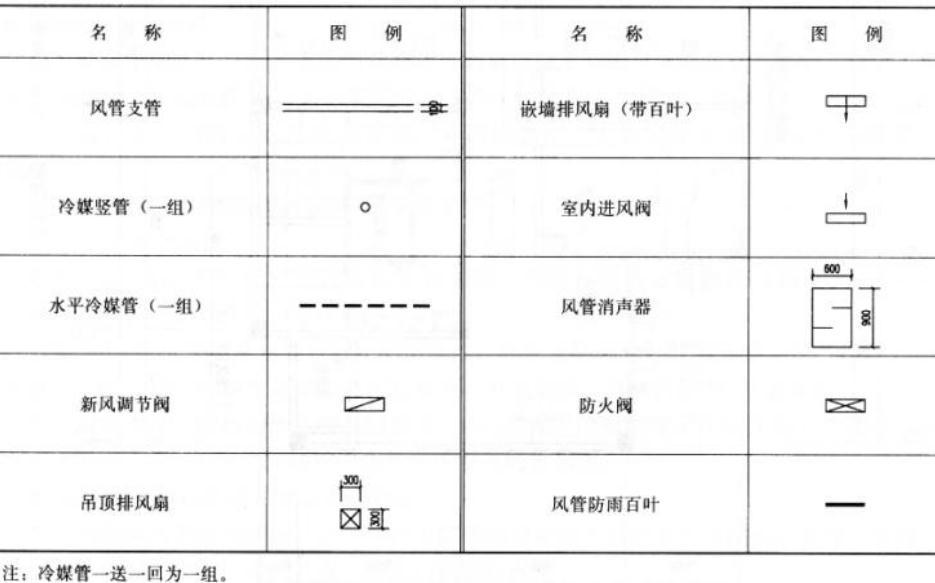

问题 建筑设备（空调系统及送排风系统布置） 任务描述： 第四题图 1 为南方某社区中心的首层局部平面，室内除配电间外，均设置吊顶，空调采用多联机系统。根据现行规范、任务要求和图例。合理完善此部分空调、送排风系统的布置。 任务要求： 1.布置新风支管、对应连接每台室内机。 2.布置水平冷媒管，在冷媒管井内布置冷媒竖管，满足新风系统和室内空调系统的不同热工工况。 3.布置配电间的排风扇和进风阀，完善卫生间的排风系统。 4.布置防火阀和风管消声器。 5.布置风管防雨百叶。 6.根据作图结果，先完成作图选择的作答。 图例：
选项
答案

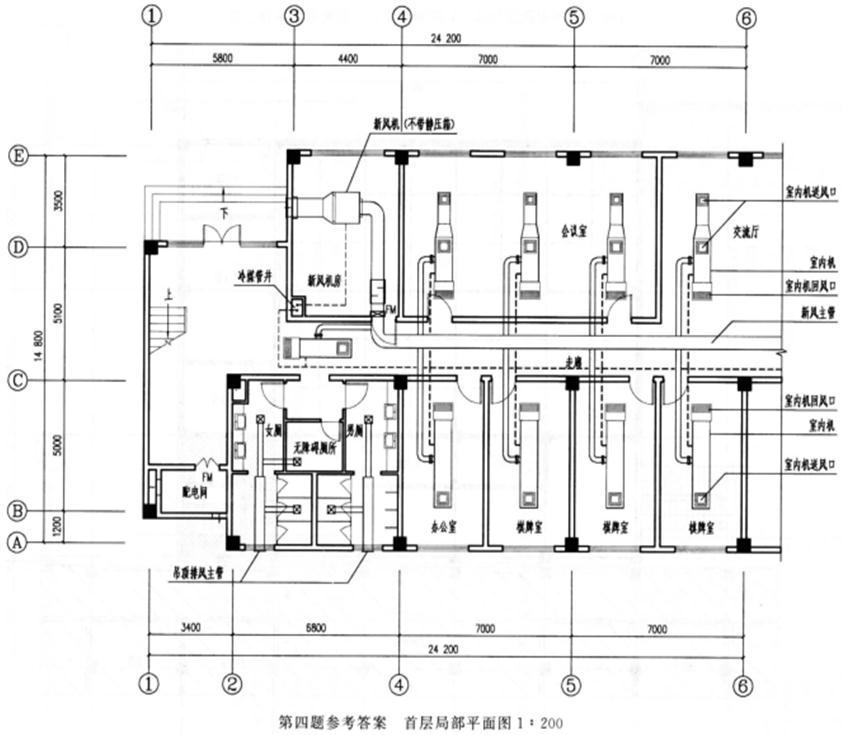

解析 【参考答案】
