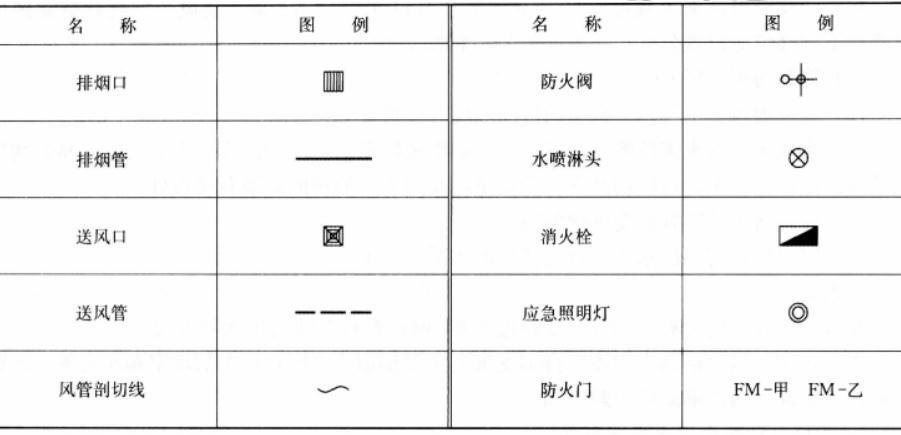

问题 【试题要求】 1.任务描述 图 1 为某栋一类高层建筑地下室的一个防火分区平面图。根据防火规范、任务要求和图例，布置分区内的部分消防设施，做到最经济合理。2.任务要求 (1)消防排烟： 1)布置走廊排烟管和排烟口连接。 2)在需要排烟的空间布置排烟管和排烟口并连接。 3)在排烟管的适当位置布置防火阀。 (2)消防送风（补风）： 1)布置走廊送风管和送风口连接。 2)在需要送风的空间布置送风管和送风口并连接。 3)在送风管的适当位置布置防火阀。 (3)消防水喷淋、消火栓： 1)在风机房和排烟机房布置消防水喷淋头，不考虑梁高对水喷淋头的遮挡。 2)布置消火栓。 (4)火灾应急照明：布置火灾应急照明灯。 (5)防火门：在需要设置防火门处标注防火门及防火等级。 3.图例（见下表）
选项
答案

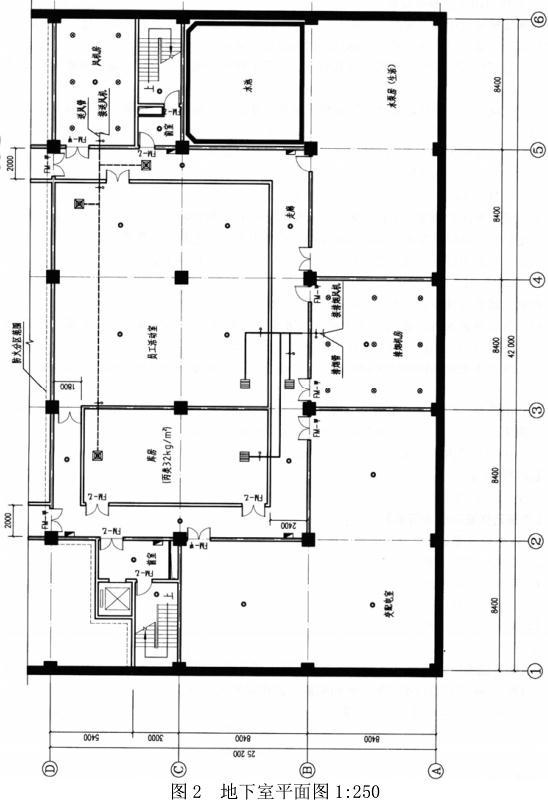

解析 详见图 2。
