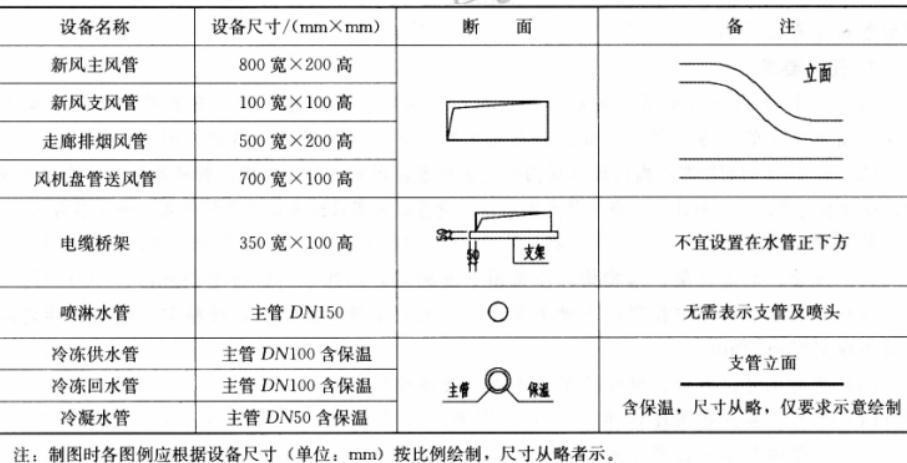

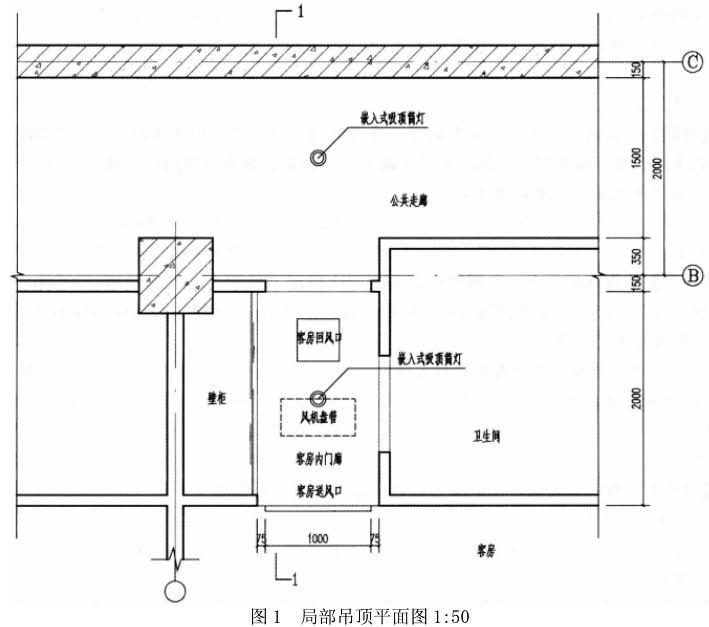

问题 【试题要求】 1.任务描述 图 1 为某旅馆单面公共走廊、客房内门廊的局部吊顶平面图，客房采用常规卧式风机盘管加新风的供冷暖空调系统。要求在图 2 1-1 剖面图中按照提供的图例进行合理的管线综合布置。2.任务要求 (1)在 1-1 剖面图单面公共走廊吊顶内按比例布置新风主风管、走廊排烟风管、电缆桥架、喷淋水主管、冷冻供水主管、冷凝水主管，并标注前述设备名称、间距。 (2)在 1-1 剖面图客房内门廊吊顶内按比例布置新风支风管、风机盘管送风管、冷冻供水支管、冷凝水支管，表示前述设备与公共走廊吊顶内设备以及客房送风口的连接关系，并注出名称。 3.布置要求 (1)风管、电缆桥架、结构构件、吊顶下皮相互之间最小间距为 100mm。 (2)水管主管应集中排列；水管主管之间，水管主管与风管、电缆桥架、结构构件之间的最小净间距为 50mm。 (3)所有风管、水管、电缆桥架均不得穿过结构构件。 (4)无需表示设备吊挂构件。 (5)电缆桥架不宜设置于水管正下方。 (6)新风应直接送入客房内。 4.图例（见下表）
选项
答案

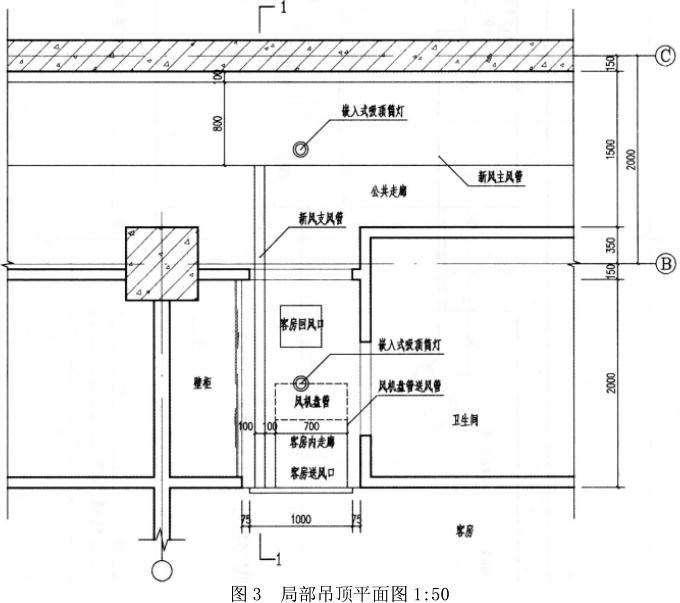

解析 详见图 3、图 4。
