  3. 任务描述 图为某九层二类高层办公楼建筑局部平面图（同一部位）。根据现行规范、

任务描述 图为某九层二类高层办公楼建筑局部平面图（同一部位）。根据现行规范、

考试题库2022-08-02  102

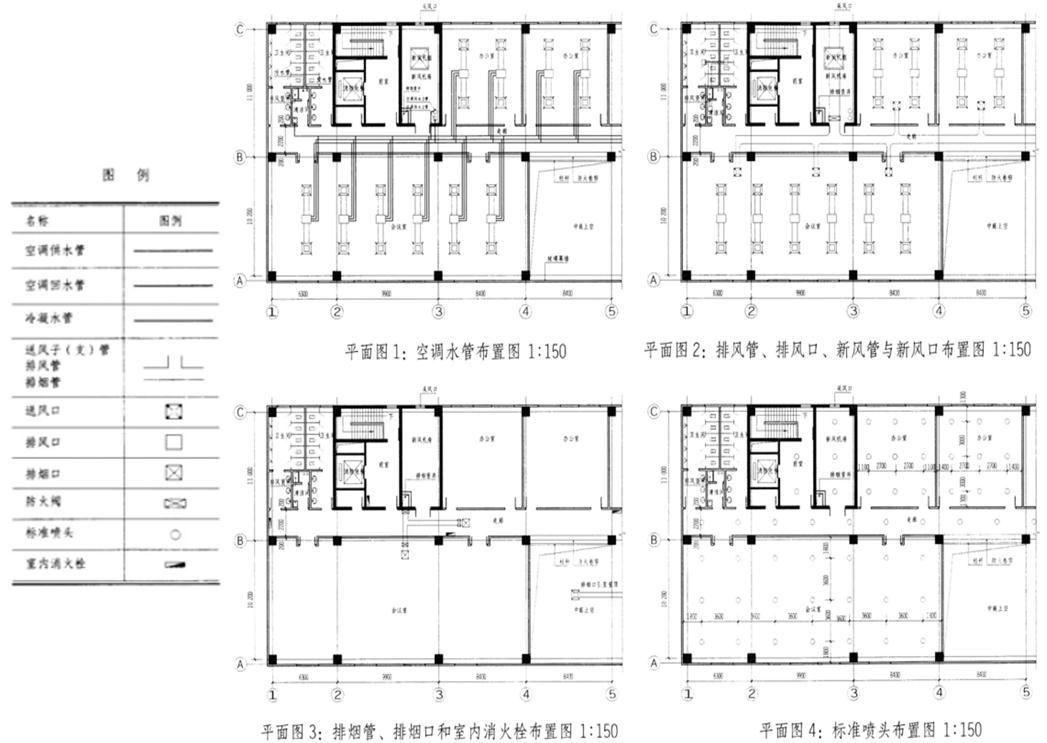

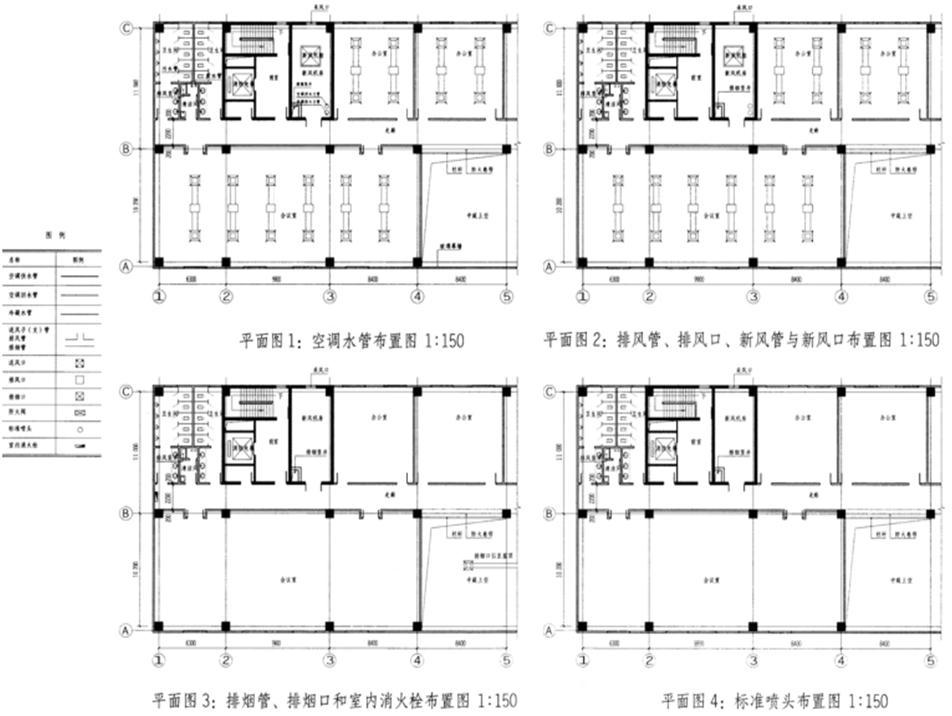

问题 任务描述 图为某九层二类高层办公楼建筑局部平面图（同一部位）。根据现行规范、任务条件、任务要求和图例，根据技术经济合理的原则，完成空调通风及消防系统平面布置。 任务条件 1.建筑层高均为4.0m，各楼层窗可开启面积为1.0㎡。 2.中庭一至九层通高，设为独立防火分区，以特殊防火卷帘与其他区域分隔。 3.办公室、会议室采用风机盘管加新风系统。 4.走廊仅提供新风。 5.自动喷水灭火系统采用标准喷头。 任务要求 在指定平面图的①-⑤轴范围内完成以下布置： 1.平面图1：布置会议室风机盘管的空调水管系统。 2.平面图2：布置排风管和排风口；布置新风管和新风口，新风由新风机房引入。 3.平面图3：补充布置排烟管、排烟口和室内消火栓。 4.平面图4：布置标准喷头。 5.根据作图结果完成下题的选择题作答。
选项
答案

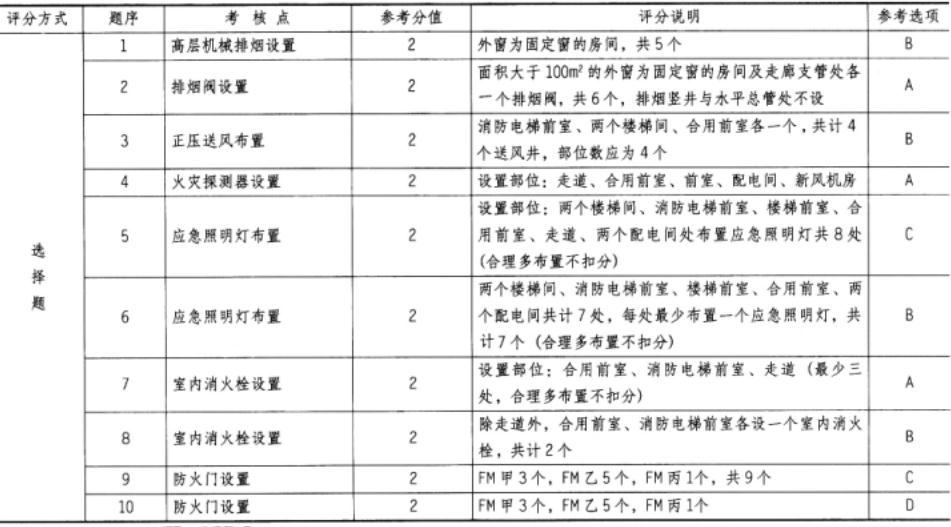

解析 参考作图提示
