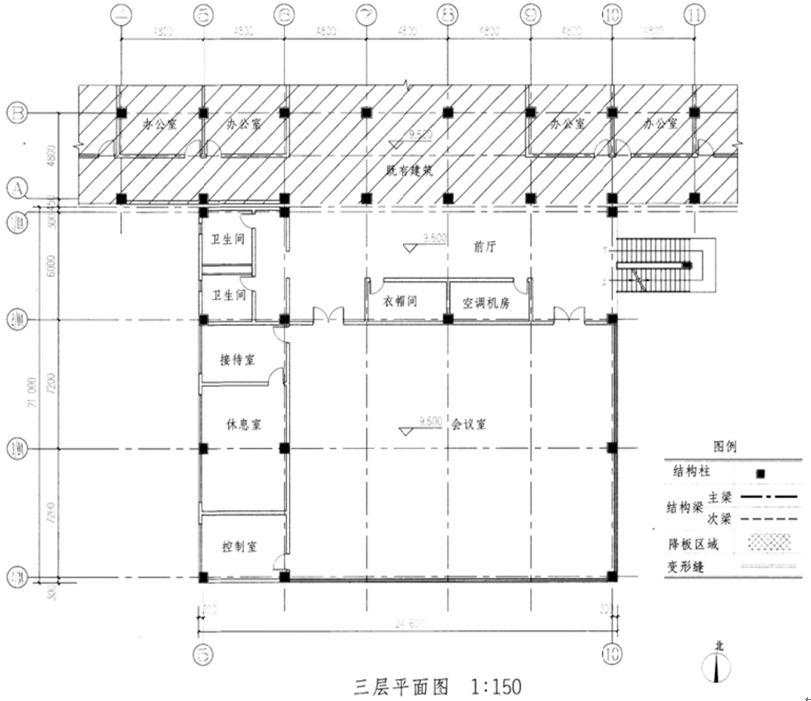

任务书 任务描述 图中阴影部分为抗震设防烈度6度地区的既有多层办公楼局部,现需在其南向增建三层钢筋混凝土结构的会议中心。在经济合理的前提下,按照设计条件、任务要求及图例,在图上完成增建建筑三层楼面的结构布置。 任务条件 1.会议中心二、三层平面布局相同,层高均为4.8m。 2.会议中心墙体均为砌体墙,应由结构梁支承。 3.会议中心结构梁均采用普通钢筋混凝土梁,梁高不大于800mm,正交布置。 4.会议室内结构梁间距控制在2000~3000mm之间,且双向相等。 5.室外楼梯梯段及周边不设结构梁,楼梯平台中间不设结构梁。 6.卫生间需结构降板300以满足同层排水要求。 任务要求 1.以数量最少的原则补充布置必要的结构柱。 2.布置结构主、次梁。 3.布置变形缝。 4.布置室外楼梯的结构梁。 5.按图例绘制降板区域。 6.根据作图结果完成下题的选择题作答。
选项
答案
解析

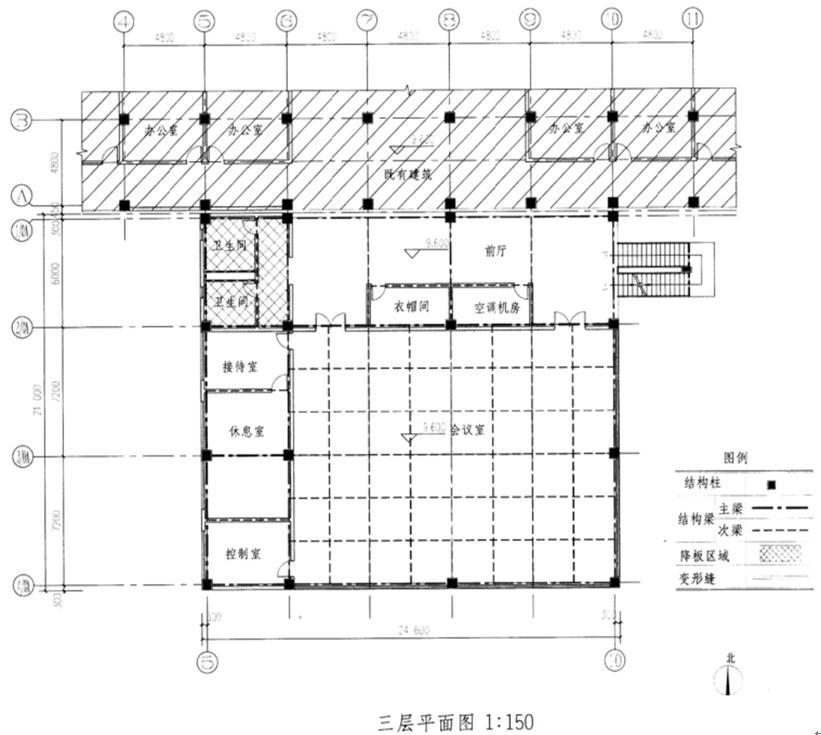

参考作图提示
