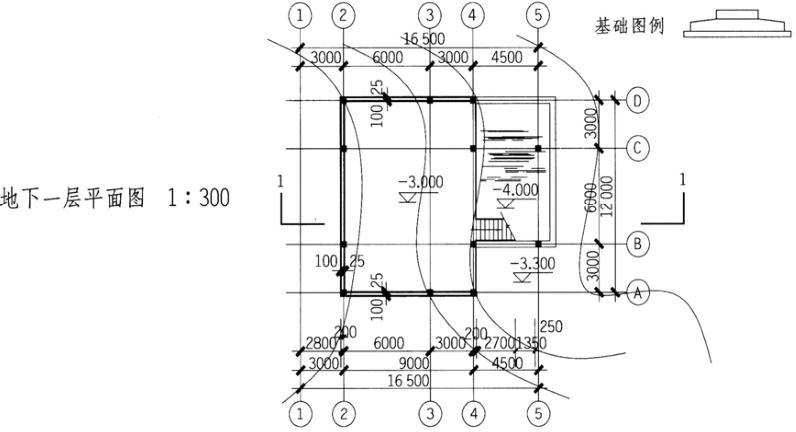

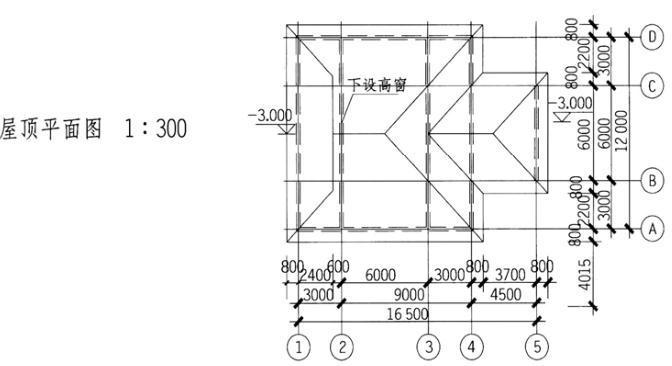

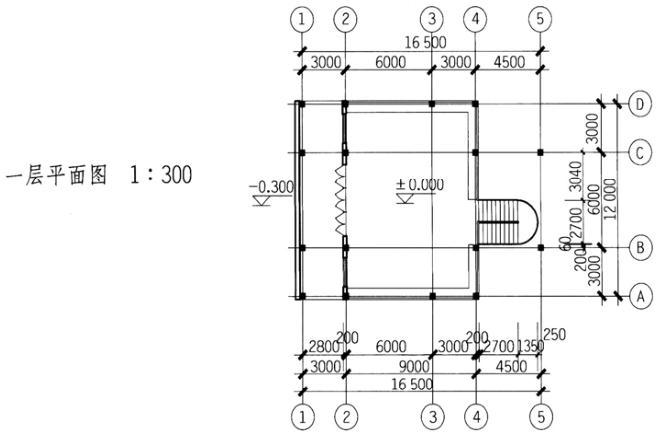

问题 设计任务 一个风景区建筑小品，基地存在较大的高差，根据提供的平面图按指定剖面线位置画出剖面图，并标注各屋脊线的标高及基础埋深标高。剖面图应正确反映出平面图所示尺寸及空间关系，并应符合构造要求。屋面坡度1/2，挑檐600mm(见屋面图)。 结构类型：钢筋混凝土框架结构，地下部分为钢筋混凝土外墙，现浇钢筋混凝土楼板、楼梯、屋面板。 基础：柱下独立基础，混凝土垫层；400mm(高)×1800mm(宽)。墙下条形基础，混凝土垫层；400mm(高)×1400mm(宽)。 基础底标高为室外地坪下1.2m。 地坪：素土夯实，150mm厚碎石垫层，80mm厚C15混凝土，20mm厚水泥砂浆找平，上贴地砖。楼面：100mm厚现浇钢筋混凝土楼板，20mm厚水泥砂浆找平后贴地砖。 柱子：400mm×400mm钢筋混凝土柱。 水池：底板为现浇钢筋混凝土，厚度为250mm，水泥炉渣找坡，最薄处40mm，20mm厚水泥砂浆找平，柔性防水层，水泥砂浆贴瓷砖。 屋面：现浇钢筋混凝土坡屋面120mm厚，40mm厚细石钢筋混凝土防水层，水泥砂浆卧瓦层最薄处20mm厚（配@500mm×500mm钢筋网）贴瓦。 外墙：240mm砖墙，20mm厚粉刷。 顶棚：钢筋混凝土板，20mm厚粉刷，面涂乳胶漆。 门窗：门高2400mm，首层窗台离地面600mm，高窗窗台标高4.78m，窗顶平屋面斜梁底。梁：宽度为240mm，高度为550mm，过梁高度为180mm。
选项
答案

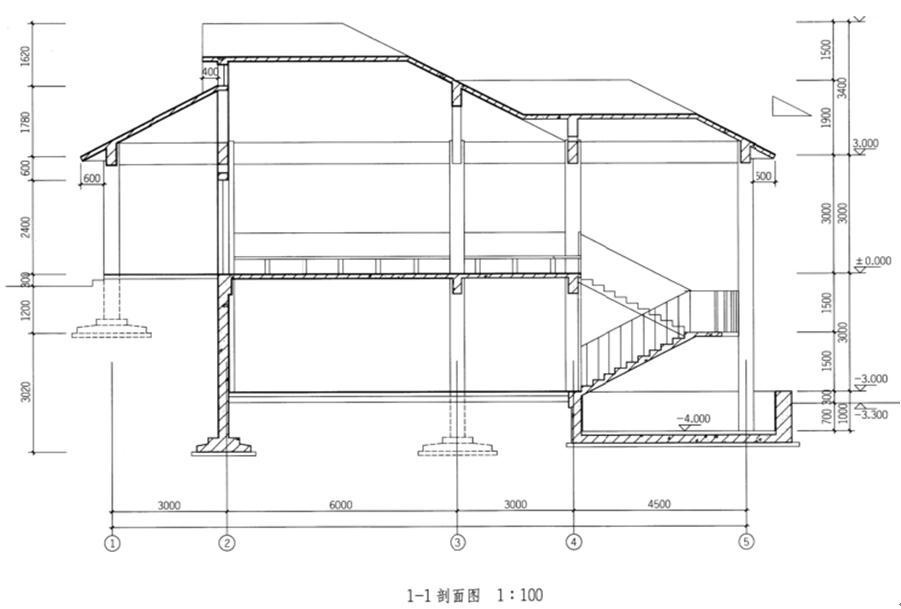

解析 参考作图提示
