  3. 任务要求 根据图示某游船码头平面图，按指定的剖切线位置绘制剖面图，剖面必须正

任务要求 根据图示某游船码头平面图，按指定的剖切线位置绘制剖面图，剖面必须正

最全题库2022-08-02  71

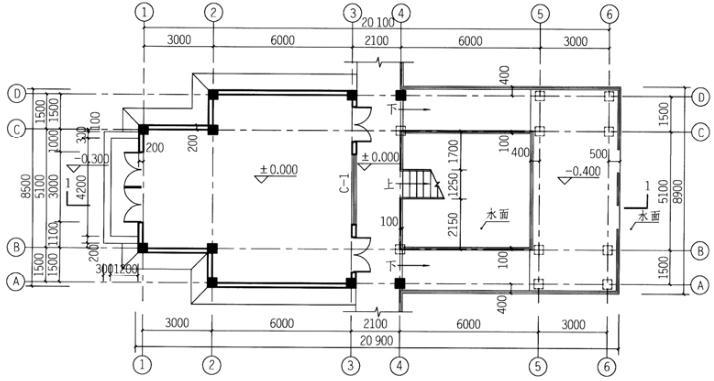

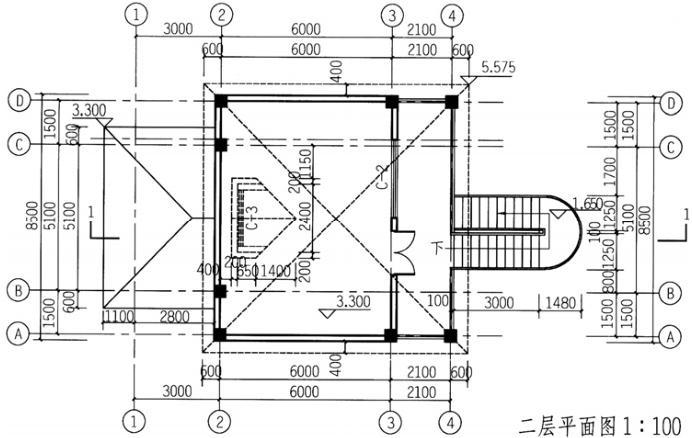

问题 任务要求 根据图示某游船码头平面图，按指定的剖切线位置绘制剖面图，剖面必须正确反映平面图中所示的尺寸及空间关系，并符合提出的任务及构造要求。题中尺寸除标高为m外，其余均为mm。 构造要求 结构类型：钢筋混凝土框架结构，现浇钢筋混凝土楼板、屋面板，折板式悬臂楼梯。基础：柱下独立基础高400mm，混凝土垫层100mm，基础底标高为室外地坪下1.5m。 地坪：素土夯实，70mm厚碎石垫层，100mm厚C10混凝土，20mm厚水泥砂浆找平，上贴地砖。室外平台和踏步做法相同。 楼面：100mm厚现浇钢筋混凝土楼板，20mm厚水泥砂浆找平后贴地砖。 屋面：120mm厚现浇钢筋混凝土坡屋面板（坡度1:2），40mm厚细石混凝土防水层，水泥砂浆卧瓦层最薄处20mm（φ6@500mm×500mm钢筋网）贴瓦。 柱子：400mm×400mm钢筋混凝土柱。 码头：100mm厚现浇钢筋混凝土板，20mm厚水泥砂浆找平后贴地砖，400mm×400mm钢筋混凝土柱（基础省略）。 外墙：200mm厚砌块填充墙，20mm厚抹灰，面涂涂料。 内墙：200mm厚砌块填充墙，20mm厚抹灰，面涂乳胶漆。顶棚：现浇钢筋混凝土板，20mm厚抹灰，面涂乳胶漆。 梁：梁全部为钢筋混凝土梁，尺寸为200mm（宽）×500mm（高）；过梁高120mm。 门窗：门高2100mm，老虎窗C-3窗台高3000mm，其余窗台高900mm，所有窗上皮标高均同梁底。 剖面要求 1.绘制1:50剖面图。图中包括楼地面、屋面、内外墙、门窗、楼梯、梁、柱等及有关可看线。 2.注明檐口、屋面的结构标高及楼面、地面的建筑标高。 3.注明外沿及有关门窗高度尺寸。 4.剖面设计应符合相关规范要求。
选项
答案

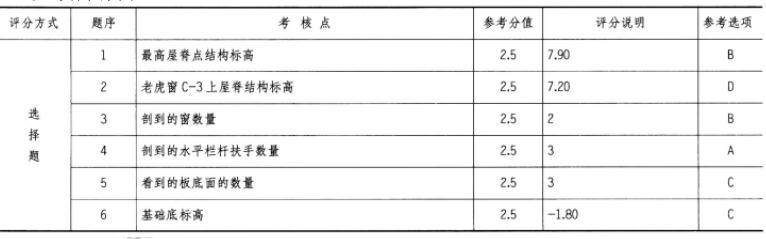

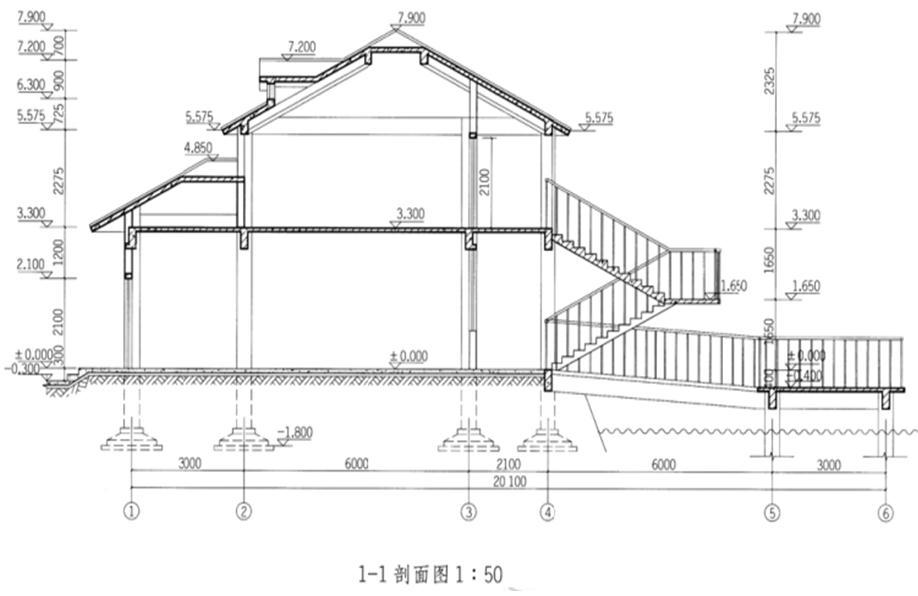

解析 参考作图提示
