  3. 设计任务 在答卷中，用所提供的图例画出卫生间设备简图。根据该建筑的设计标准，

设计任务 在答卷中，用所提供的图例画出卫生间设备简图。根据该建筑的设计标准，

资格题库2022-08-02  105

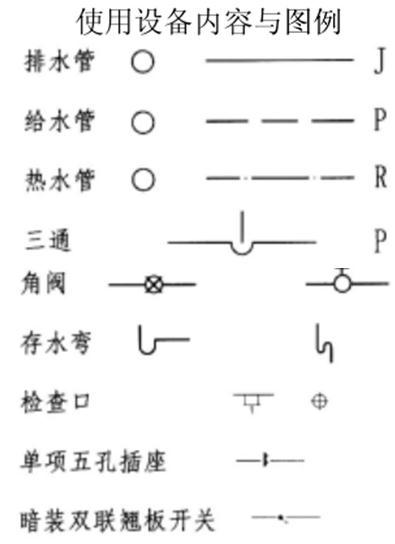

问题 设计任务 在答卷中，用所提供的图例画出卫生间设备简图。根据该建筑的设计标准，要求卫生间设置冷水和热水供给管道；同时其室内生活污废水排放要求清浊分流，相应的各管道都布置在管道井中，给水支管要求暗装，根据给水、热水、排水管道布置敷设的原则，画出卫生间平面图及1-1、2-2剖面中各管道之间、管道与卫生器具之间相互关系，并画出有关的管道附件。 作图要求 1.卫生间污水与废水分设。 2.连接所有洁具并标出洁具上冷热水位置。 3.在立面图上标出清扫口位置与高度。 4.在配电图上布置开关、灯具、吹风及坐便加热插座，并连接电源。
选项
答案

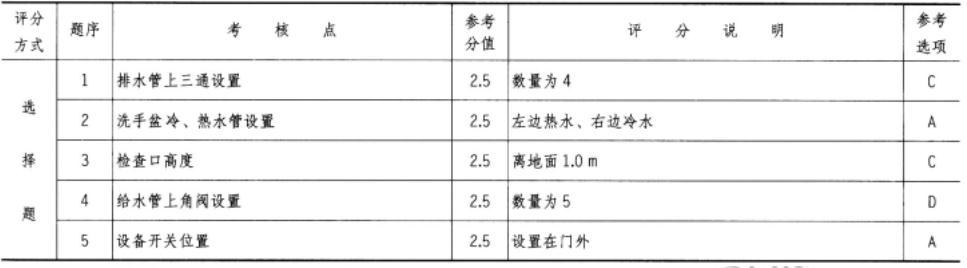

解析 参考作图提示
