  3. 设计任务 任务概述：要求在某高层宾馆客房部分平面图上，画出通风空调、给排水等

设计任务 任务概述：要求在某高层宾馆客房部分平面图上，画出通风空调、给排水等

admin2022-08-02  64

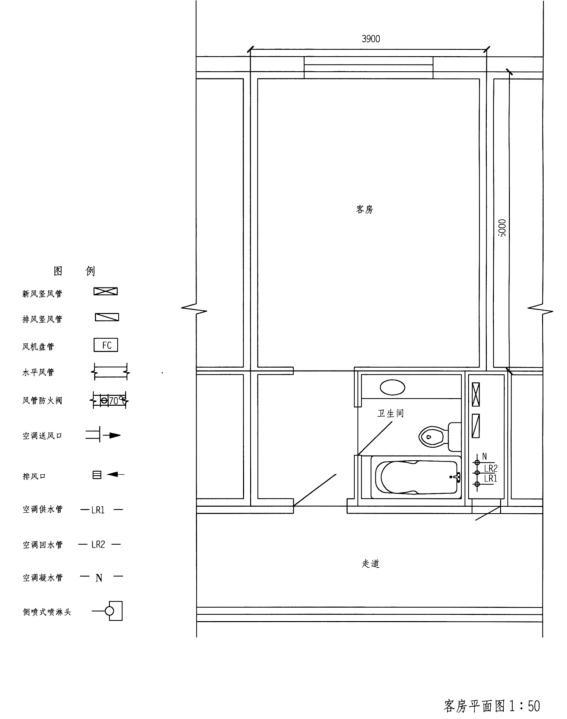

问题 设计任务 任务概述：要求在某高层宾馆客房部分平面图上，画出通风空调、给排水等设备，在经济、合理的条件下满足任务要求。 任务要求 包含客房、卫生间，按以下要求完成布置图： (1)通风空调：在过厅吊顶内布置风机盘管（带下部回风口）、送风管、送风口；风机盘管、供水管、回水管、凝水管；新风管、送风口、防火阀；排风管、排风口、防火阀。 (2)给排水：客房布置侧喷式自动喷淋头。 作图要求 在平面图上，运用图例所提供的符号画出符合上述任务要求的布置图，包括： (1)通风空调：布置风机盘管（在门厅处的吊顶内，卧式暗装）及其送风管和送风口；新风管及其防火阀和新风口（与风机盘管送风管并行送风）、风机盘管供水管和回水管及凝水管、排风管及其防火阀和排风口。 (2)给排水：卫生间侧墙上布置边墙型扩展覆盖侧喷喷淋头，喷出的水应能覆盖客房，本题侧喷喷淋头距两侧边墙最大距离2000mm，最大保护跨度(喷头到对面墙)5000mm。
选项
答案

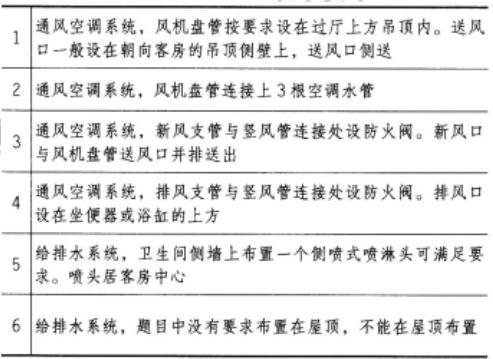

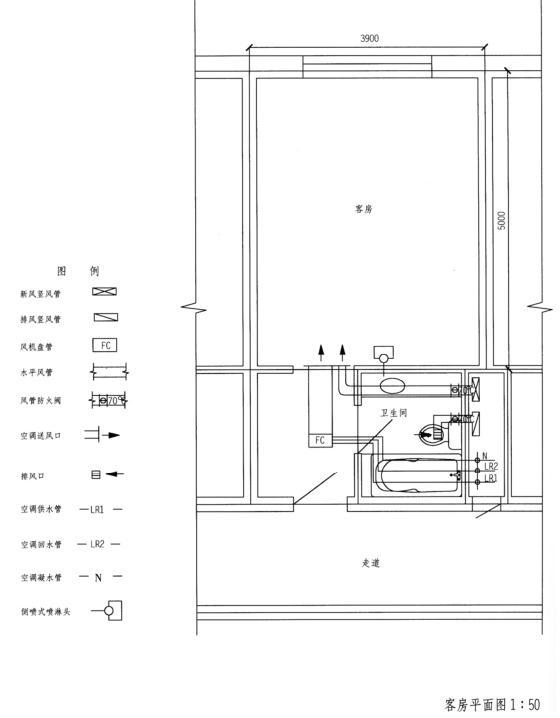

解析 参考作图提示
