所示结构在外力作用下，正确的弯矩图是（　　）。

最全题库2022-08-02 106

问题所示结构在外力作用下，正确的弯矩图是（　　）。

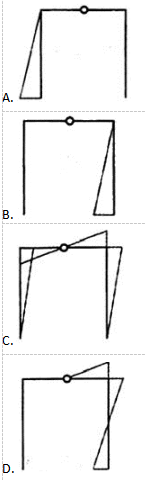

选项

答案 B

解析本题结构为静定钢架，结构仅受水平荷载P，因此左侧支杆不提供竖向反力，结构的左半部分不存在弯矩，AC项错误。荷载P间接作用在右侧竖杆上，等效于悬臂梁的弯矩受力情况，故选B。
