  3. 如所示结构在外力作用下，正确的剪力图是（　　）。

如所示结构在外力作用下，正确的剪力图是（　　）。

练习题库2022-08-02  130
问题 如所示结构在外力作用下，正确的剪力图是（　　）。

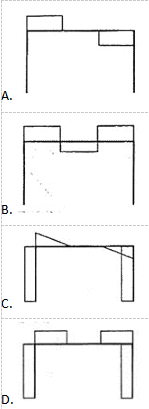

选项
答案 B
解析 本结构无水平力作用，故左右两根竖杆内不存在剪力，CD项错误。水平横杆上，使结构产生顺时针转动的剪力为正，产生逆时针转动的剪力为负。此时分析水平横杆受力状态，在左右荷载P作用下，左荷载P使左边部分产生顺时针转动，剪力为正；右荷载P使右边部分产生顺时针转动，剪力也为正；两荷载使中间部分产生逆时针转动，此时剪力为负。
