  3. 所示简支梁在外力P作用下，跨中A点左侧的内力是（　　）。 A.MAB＝PL，Q

所示简支梁在外力P作用下，跨中A点左侧的内力是（　　）。 A.MAB＝PL，Q

最全题库2022-08-02  91

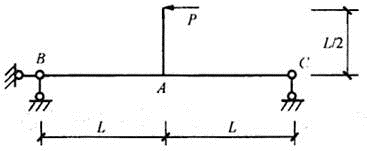

问题 所示简支梁在外力P作用下，跨中A点左侧的内力是（　　）。A.MAB＝PL，QAB＝PB.MAB＝PL，QAB＝P/2C.MAB＝PL/4，QAB＝P/4D.MAB＝PL/2，QAB＝0
选项 A.MAB＝PL，QAB＝P
B.MAB＝PL，QAB＝P/2
C.MAB＝PL/4，QAB＝P/4
D.MAB＝PL/2，QAB＝0
答案 C
解析 本题所示结构为静定结构，对B点取矩，列平衡方程∑MB＝P·L/2＋FyC·2L＝0，解得：FyC＝－P/4（↓）。在沿跨中A点左侧隔开取右侧隔离体，对A点左侧取矩，∑MA＝P·L/2＋FyC·L＝PL/2－PL/4＝PL/4。再列竖向受力平衡方程，QAB＋FyC＝0，解得：QAB＝P/4（↑）。
