如所示外伸梁，C处截面剪力为（　　）。 A.－125kN B.－25kN

题库2022-08-02 91

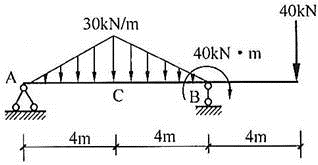

问题如所示外伸梁，C处截面剪力为（　　）。

A.－125kNB.－25kNC.－60kND.－35kN

选项 A.－125kN
B.－25kN
C.－60kN
D.－35kN

答案 B

解析分析整体结构，对A点取矩，∑MA＝0，FB×8＝40＋40×12＋30×4×4，解得：FB＝125kN。再利用截面法求剪力，取C点以右部分为隔离体，根据竖直方向力平衡，QC＋125＝40＋30×4×0.5，解得：Qc＝－25kN。
