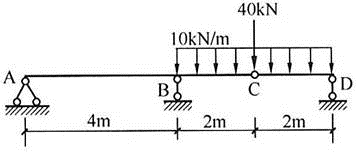

问题 如所示多跨静定梁，B支座处截面弯矩为（　　）。A.－60kN·mB.－100kN·mC.－120kN·mD.－160kN·m
选项 A.－60kN·m
B.－100kN·m
C.－120kN·m
D.－160kN·m
答案 C
解析 图示结构为多跨静定梁，ABC为主体结构，CD为附属结构。先分析附属结构，附属结构CD受力传给主体结构的力为10kN，方向竖直向下。利用截面法求得的B点弯矩为：MB＝－（10×2＋40×2＋10×2×1）＝－120kN·m。
