所示结构梁AB跨中D点的弯矩是（　　）。 A.18kN·m B.12kN·m

考试题库2022-08-02 42

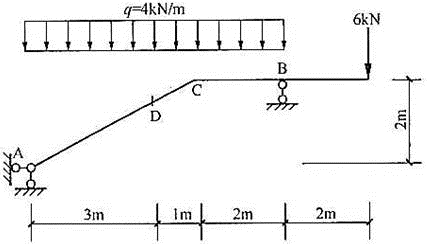

问题所示结构梁AB跨中D点的弯矩是（　　）。

A.18kN·mB.12kN·mC.10kN·mD.8kN·m

选项 A.18kN·m
B.12kN·m
C.10kN·m
D.8kN·m

答案 B

解析对结构进行整体受力分析，支座A的水平反力为0，对B点取矩，∑MB＝0，FA×6＋6×2＝（4×6）×3，解得：FA＝10kN。再根据截面法求得：MD＝10×3－（4×3）×3/2＝12kN·m。
