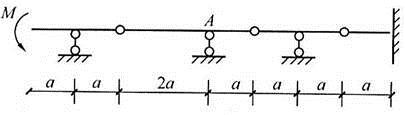

问题所示结构A点的弯矩为（　　）。

A.M/2B.MC.3M/2D.2M

选项 A.M/2
B.M
C.3M/2
D.2M

答案 D

解析首先取最左边横梁为研究对象，对支座取矩列平衡方程，可得右端铰提供的反力为M/a，方向竖直向下。然后取横梁A作为研究对象，横梁A左端受力为M/a，方向竖直向上，对支座A取矩求得A点弯矩为：MA＝M/a×2a＝2M。
