所示结构在外力作用下，正确的剪力图是（　　）。

资格题库2022-08-02 50

问题所示结构在外力作用下，正确的剪力图是（　　）。

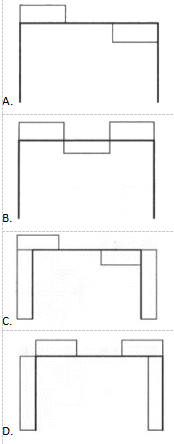

选项

答案 A

解析对称结构在对称荷载的作用下，其剪力图为反对称形状，图示结构的横梁的中间段无剪力，此外，在竖向外力作用下，支座无水平反力，故竖杆无剪力。因此，剪力图如A项所示。

转载请注明原文地址:https://www.tihaiku.com/jzgc/2515733.html
