图所示结构支座A发生侧移Δ，以下剪力图正确的是（　　）。

考试题库2022-08-02 80

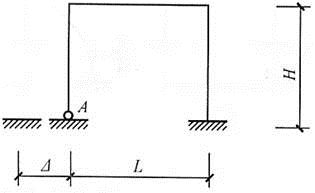

问题图所示结构支座A发生侧移Δ，以下剪力图正确的是（　　）。

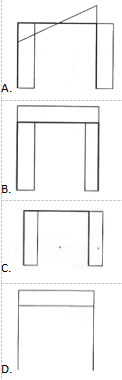

选项

答案 C

解析支座A仅发生水平位移，则固定端只产生水平反力不产生竖向反力，因此只在两个立柱中产生剪力，而水平横梁中不产生剪力。

转载请注明原文地址:https://www.tihaiku.com/jzgc/2515707.html

本试题收录于：建筑结构题库一级注册建筑师分类

建筑结构

一级注册建筑师
