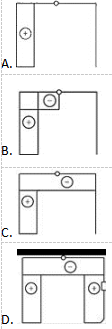

所示结构在外力P作用下，正确的剪力图形是（　　）。

考试题库2022-08-02 39

问题所示结构在外力P作用下，正确的剪力图形是（　　）。

选项

答案 A

解析本题所示结构为静定刚架，在铰接点处断开，对右侧结构进行受力分析，可知右侧结构不受力，故该体系即可看作顶部受集中荷载P作用的悬臂梁，对应的剪力图为A项。
