所示结构的弯矩图，正确的是（　　）。

最全题库2022-08-02 37

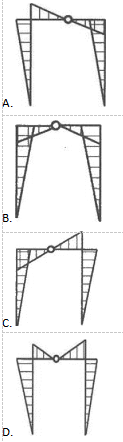

问题所示结构的弯矩图，正确的是（　　）。

选项

答案 D

解析所示结构为静定刚架，该对称静定刚架在正对称的荷载作用下的弯矩图应为正对称，故排除AC两项；分析水平杆件，可以其上部受拉，因此弯矩图要画在杆件的上方，可知D项正确。
