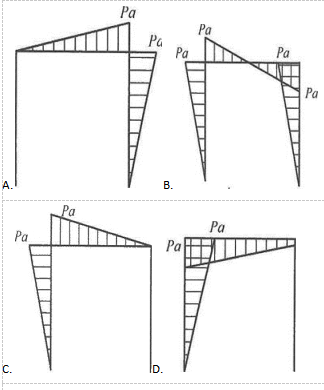

所示结构的弯矩图，正确的是（　　）。

免费题库2022-08-02 38

问题所示结构的弯矩图，正确的是（　　）。

选项

答案 A

解析首先整体受力分析，右侧支座存在向左的水平荷载，故右侧竖向段有弯矩，排除CD两项；左侧底部约束处无水平约束荷载，故左侧竖向段无弯矩，排除B项。
