所示结构的弯矩图，正确的是（　　）。

admin2022-08-02 41

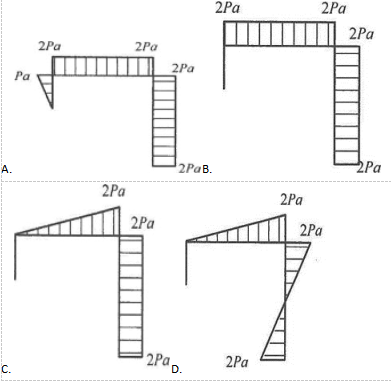

问题所示结构的弯矩图，正确的是（　　）。

选项

答案 C

解析首先左侧竖向段没有外荷载，故没有弯矩，排除A项；水平段左侧有集中力，根据悬臂构件的弯矩图特征可知CD两项符合要求，根据隔离体受力分析，右侧竖向构件的剪力为0，即弯矩保持不变，故C项正确。

转载请注明原文地址:https://www.tihaiku.com/jzgc/2515658.html
