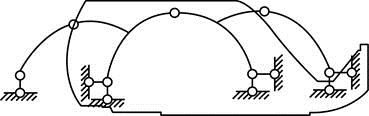

问题 所示平面体系的几何组成为（　　）。A.几何可变体系B.几何不变体系，无多余约束C.几何不变体系，有1个多余约束D.几何不变体系，有2个多余约束
选项 A.几何可变体系
B.几何不变体系，无多余约束
C.几何不变体系，有1个多余约束
D.几何不变体系，有2个多余约束
答案 C
解析 如图所示，最左边的竖向约束链杆和曲线链杆可以看作一个二元体去掉；中间部分可根据三刚片规则（大地和两个曲杆用三个不在一条直线上的铰相连）判定为一个无多余约束几何不变体系，该体系（与大地作为一个整体）可以看成一个刚片Ⅰ；最右边的曲杆看做刚片Ⅱ，刚片Ⅱ两端通过两个铰与刚片Ⅰ相连，故该平面体系为有一个多余约束的几何不变体系。
