图所示刚架在荷载作用下，哪种弯矩图是不可能出现的？（　　）

最全题库2022-08-02 24

问题图所示刚架在荷载作用下，哪种弯矩图是不可能出现的？（　　）

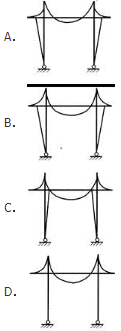

选项

答案 B

解析根据刚结点的平衡和弯矩图中弯矩的大小和方向，如图所示，可以判定B图是不可能出现的，B图中的弯矩代数和不为零将使刚结点失衡。

转载请注明原文地址:https://www.tihaiku.com/jzgc/2515630.html

本试题收录于：建筑结构题库一级注册建筑师分类
