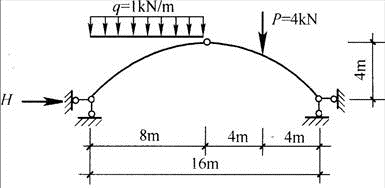

问题 所示三铰拱，水平推力H为（　　）。A.6kNB.10kNC.12kND.15kN
选项 A.6kN
B.10kN
C.12kN
D.15kN
答案 A
解析 三铰拱水平推力的求解可以当做简支梁的求解然后带入特定的公式计算即可。与图示三铰拱的相对应简支梁如图所示，由平衡方程∑MA＝0，FB×16＝8×1×4＋4×12，解得：FB＝5kN，用截面法求得跨中弯矩MC0＝5×8－4×4＝24kN·m。根据公式三铰拱的水平推力H＝MC0/f＝24/4＝6kN。
