  3. 所示两种结构，在外力q作用下C截面的弯矩关系为（　　）。 A.MCI＝MCII

所示两种结构，在外力q作用下C截面的弯矩关系为（　　）。 A.MCI＝MCII

资格题库2022-08-02  48
问题 所示两种结构，在外力q作用下C截面的弯矩关系为（　　）。A.MCI＝MCIIB.MCI＝MCII/2C.MCI＝MCII/4D.MCI＝MCII/8
选项 A.MCI＝MCII
B.MCI＝MCII/2
C.MCI＝MCII/4
D.MCI＝MCII/8
答案 B

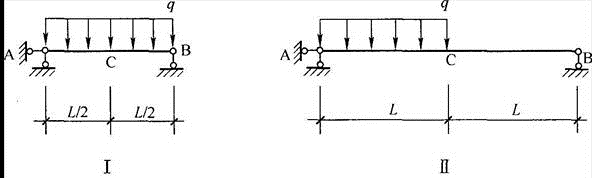

解析 图Ⅰ为受均布荷载作用的简支梁，跨中最大弯矩MCI＝qL2/8。图Ⅱ先求支座反力，由整体平衡∑MA＝0，FB·2L＝qL·L/2，解得：FB＝qL/4。再由截面法求得跨中截面弯矩MCII＝qL2/4，因此MCI＝MCII/2。
