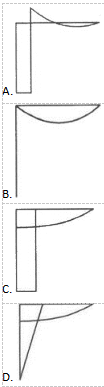

下列所示结构在荷载作用下的各弯矩图哪个正确？（　　）

免费题库2022-08-02 30

问题下列所示结构在荷载作用下的各弯矩图哪个正确？（　　）

选项

答案 B

解析首先进行整体的受力分析，求出支座反力的大小和方向，可知左下角固定铰支座处水平支反力为零，所以竖杆无弯矩，水平横梁的弯矩图相当于简支梁在均布荷载作用下的弯矩图。

转载请注明原文地址:https://www.tihaiku.com/jzgc/2515561.html
