所示刚架在外力q作用下（刚架自重不计），下列弯矩图哪一个正确？（　　）

练习题库2022-08-02 44

问题所示刚架在外力q作用下（刚架自重不计），下列弯矩图哪一个正确？（　　）

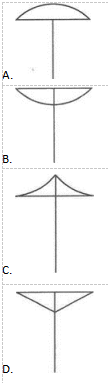

选项

答案 C

解析横梁中点的刚节点相当于固定端支座，而其左段和右段的弯矩图相当于两个悬臂梁受均布力的弯矩图。根据刚节点弯矩平衡可知竖向梁的顶端弯矩为零。在均布荷载作用下，M图为二次抛物线，抛物线的凸出方向与荷载指向一致。

转载请注明原文地址:https://www.tihaiku.com/jzgc/2515552.html

建筑结构
