  3. 在结构图中，钢结构单面围焊焊缝表示方法。下列哪一种形式是正确的？（　　）

在结构图中，钢结构单面围焊焊缝表示方法。下列哪一种形式是正确的？（　　）

题库2022-08-02  105

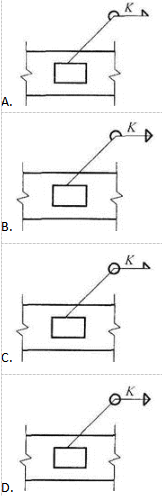

问题 在结构图中，钢结构单面围焊焊缝表示方法。下列哪一种形式是正确的？（　　）
选项
答案 C
解析 钢结构图纸中用焊缝代号标注焊缝形式、尺寸和辅助要求。焊缝代号由引出线、图形符号和辅助符号三部分组成。图示A表示单面相同焊缝，在同一张图纸上如果有相同焊缝，可只选择一处标注焊缝的符号和尺寸，并加注“相同焊缝符号”3/4圆弧，绘在引出线的转折处；图示B表示双面相同焊缝，与A不同之处在水平线右端上下均有三角（A只有线上有）。图示C表示单面围焊焊缝，环绕工作件周围施焊，引出线转折处加圆圈；图示D表示双面围焊焊缝。
