结构如下，当支座L产生向右的变形ΔL时，何项为结构的弯矩图？（　　）

最全题库2022-08-02 52

问题结构如下，当支座L产生向右的变形ΔL时，何项为结构的弯矩图？（　　）

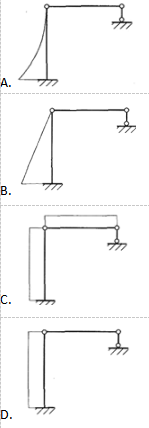

选项

答案 B

解析图示结构中横杆与竖杆是由铰连接的，因为铰接无法承受弯矩，只传递轴力与剪力，因此可以排除CD两项。因为当支座L产生向右的变形ΔL时，横杆中产生无轴力无剪力和弯矩，竖杆顶部受到一个向右的水平力，因此竖杆的弯矩图等同于悬臂梁在端点受集中力的弯矩图，弯矩为斜直线，排除A项。
