所示结构a杆的轴力（以拉力为正）是（　　）。 A.P B.－P/2 C.0

考试题库2022-08-02  59

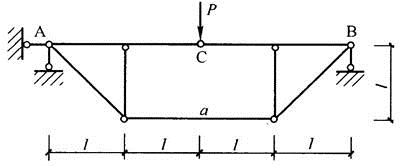

问题 所示结构a杆的轴力（以拉力为正）是（　　）。A.PB.－P/2C.0D.P/2
选项 A.P
B.－P/2
C.0
D.P/2
答案 A
解析 方法一：横梁AC、BC不是二力杆，不能用结点法。先由整体分析，由静力平衡，对A点取矩，即∑MA＝0，求出RB＝P/2。然后由平衡方程∑Fy＝0，可得RA＝P/2。最后取半分析，从结构中间截开，如图所示，由∑MC＝0，即，Fa·l＝P/2·2l，解得：Fa＝P。方法二：直接取对称结构的半结构，由于其受到正对称荷载。故半结构中C点的竖向荷载为P/2。对A点取距，得到：Fa＝P。
