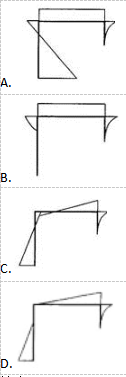

  3. 所示结构在外力作用下，弯矩图正确的是（　　）。

所示结构在外力作用下，弯矩图正确的是（　　）。

admin2022-08-02  27
问题 所示结构在外力作用下，弯矩图正确的是（　　）。
选项
答案 B
解析 不同荷载情况下结构内力图的形状特征：①无荷载区段。V图为平直线，M图为斜直线；当V为正时，M图线相对于基线为顺时针转（锐角方向），当V为负时，为逆时针转，当V＝0时，M图为平直线。②均布荷载区段。V图为斜直线，M图为二次抛物线，抛物线的凸出方向与荷载指向一致，V＝0处M有极值。③集中荷载作用处。V图有突变，突变值等于该集中荷载值，M图为一尖角，尖角方向与荷载指向一致；若V发生变化，则M有极值。④集中力偶作用处：M图有突变，突变值等于该集中力偶值，V图无变化。
图示结构左边的集中力和右边的均布力的合力ql/2是一对平衡力系。根据加减平衡力系原理，不应产生支反力和反力偶，因此在下面固定端处不应有弯矩。
