所示结构在外力q作用下所产生的剪力图形状是（　　）。

题库2022-08-02 74

问题所示结构在外力q作用下所产生的剪力图形状是（　　）。

选项

答案 C

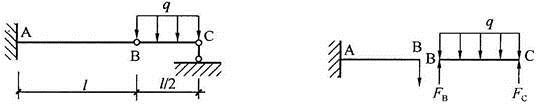

解析把结构从中间铰B处断开，如图所示，分别画AB杆和BC杆受力图，可以从图中看出，BC杆有水平向下的均布荷载，剪力图应为向下的斜直线；而AB段杆无均布力，AB杆B端力向下。剪力图应为水平直线，而且剪力是正值。
