图所示对称刚架在承受反对称的两个力偶作用下弯矩图正确的是（　　）。

资格题库2022-08-02 892

问题图所示对称刚架在承受反对称的两个力偶作用下弯矩图正确的是（　　）。

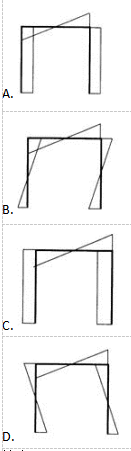

选项

答案 C

解析由于结构对称、荷载反对称，则轴力图、弯矩图反对称，剪力图对称，在对称轴上轴力、弯矩均为零。图示结构主动力偶是顺时针，故反力偶应是逆时针。在固定端处都是左侧受拉，弯矩图画在左侧。且应满足角点处外力偶和内力偶（弯矩）的平衡，如图可知。竖杆没有受到外力作用，因此弯矩图为竖直的直线。
