  3. 图所示两结构因梁的高宽不同而造成抗弯刚度的不同，梁跨中弯矩最大的位置是（　　）。

图所示两结构因梁的高宽不同而造成抗弯刚度的不同，梁跨中弯矩最大的位置是（　　）。

免费题库2022-08-02  84

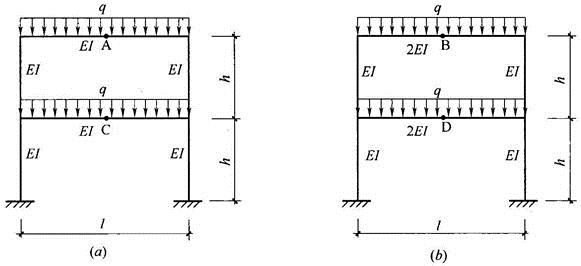

问题 图所示两结构因梁的高宽不同而造成抗弯刚度的不同，梁跨中弯矩最大的位置是（　　）。A.A点B.B点C.C点D.D点
选项 A.A点
B.B点
C.C点
D.D点
答案 B
解析 超静定结构各部分的弯矩比等于各部分的刚度比。由于（b）图中横梁比竖杆刚度大一倍，而（a）图中两者刚度相同，故（b）图中横梁弯矩比（a）图大。又B、D两点的弯矩MB和MD等于均布荷载q产生的正弯矩和两端约束产生的负弯矩之和。所以D点两端约束是上下两根杆大于B点两端约束一根杆，故D点两端的负弯矩大，MB＞MD。
