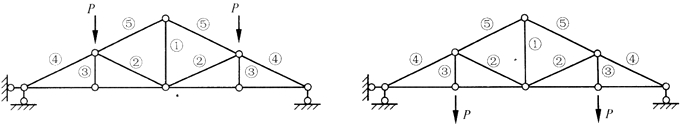

问题 图所示结构在两种外力作用下，哪些杆件内力发生了变化？（　　）A.①杆B.③杆C.②④杆D.②③④⑤杆
选项 A.①杆
B.③杆
C.②④杆
D.②③④⑤杆
答案 B
解析 零杆的判别方法包括：①两杆结点A上无荷载作用时（见图（a）），则该两杆的内力都等于零，N1＝N2＝0；②三杆结点B上无荷载作用时（见图（b）），如果其中有两杆在一直线上，则另一杆必为零杆，N3＝0。根据零杆判别方法可知，当荷载P作用在上方结点时③杆是零杆，当荷载P作用在下方结点时③杆受拉力P，而其他各杆根据静力平衡方程可知各杆的受力情况不变。
