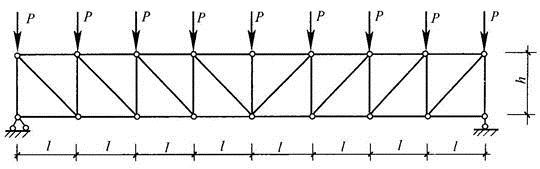

问题 所示桁架杆件的内力规律，以下论述哪一条是错误的？（　　）A.上弦杆受压且其轴力随桁架高度h增大而减小B.下弦杆受拉且其轴力随桁架高度h增大而减小C.斜腹杆受拉且其轴力随桁架高度h增大而减小D.竖腹杆受压且其轴力随桁架高度h增大而减小
选项 A.上弦杆受压且其轴力随桁架高度h增大而减小
B.下弦杆受拉且其轴力随桁架高度h增大而减小
C.斜腹杆受拉且其轴力随桁架高度h增大而减小
D.竖腹杆受压且其轴力随桁架高度h增大而减小
答案 D
解析 首先求支座反力，取整体作为研究对象，根据对称性，可求出左右两支座的反力为9P/2。再用截面法截开三根杆（包括1根竖杆），取左侧为隔离体做受力分析，如图所示。由∑Fy＝0，9P/2－P－F1＝0，得F1＝7P/2。可见竖腹杆其轴力大小与h无关。
